环境噪声自动监测系统
一、建设背景
1、为深入贯彻以人为本生态发展思想，围绕新时期噪声污染防治工作新要求，深化声环境质量监测，聚焦噪声投诉多的敏感区域，规范强化噪声源监测，提升噪声监测自动化，现代化水平。
- 其第四章工业噪声污染防治中第三十八条要求噪声重点排污单位应当按照国家规定，安装、使用、维护噪声自动监测设备，与生态环境主管部门的监控设备联网。建筑施工单位应当按照规定制定噪声污染防治实施方案，采取有效措施，减少振动、降低噪声。建设单位应当监督施工单位落实噪声污染防治实施方案。
- 主要目标通过实施噪声污染防治行动，基本掌握重点噪声源污染状况，不断完善噪声污染防治管理体系，有效落实治污责任，稳步提高治理水平，持续改善声环境质量，逐步形成宁静和谐的文明意识和社会氛围。到2025年，全国声环境功能区夜间达标率达到85%。
- 《排污许可管理条例》中规定，依照法律规定实施排污许可，依法将水、大气、土壤和固体废物等污染要素纳入许可管理，逐步将噪声等污染要素通过修法全部纳入管理，终实现环境要素的全覆盖。
生态环境部发布《关于加强噪声监测工作的意见》中明确要求深化声环境质量监测、拓展敏感区域监测、鼓励社会组织参与噪声监测、加强监测质量管理。其中到 2025 年全国地级及以上城市全面实现功能区声环境质量自动监测；根据噪声污染投诉情况，建立城市噪声污染负面清单，采取有效措施防止减轻噪声污染，切实推动解决人民群众身边的噪声污染问题；可根据需要在居民区、公共场所安装噪声自动监测系统，设立电子公告牌，共同推动公共场所等社会生活噪声污染治理。明确要求聚焦噪声投诉多的敏感建筑物集中区域、居民住宅区和街道、广场、公园等公共场所，加强部门联动，鼓励社会参与，全力推动解决噪声扰民、噪声污染问题。
二、符合标准
GB 3096-2008 《声环境质量标准》
GBT 3785.1-2010 《电声学 声级计 第 1 部分：规范》
JJG 1095-2014 《环境噪声自动监测仪检定规程》
JJG 188-2002 《声级计检定规程》
JJG 778-2005 《噪声统计分析仪检定规程》
JJG 449-2001 《倍频程和 1/3 倍频程滤波器检定规程》
HJ907-2017 《环境噪声自动监测系统技术要求》
HJ906-2017《功能区声环境质量自动监测技术规范》
HJ/T 212-2005 污染源在线自动监控（监测）系统数据传输标准》
HJ 640-2012 环境噪声监测技术规范-城市声环境常规监测
环境噪声自动监测系统运行和质控技术规范（即将实施）
三、声功能区建设
1.点位数量确定原则
功能区噪声自动监测站点位数量按照城市规模确定。功能区噪声自动
监测站监测点位数量要求如下表：
|
序号 |
城市规模 |
市区常住人口数量 |
建设数量 |
|
1 |
巨大、特大城市 |
＞300 万人 |
≥20 个 |
|
2 |
大城市 |
100 万人~300 万人(含) |
≥15 个 |
|
3 |
中等城市 |
50 万人~100 万人(含) |
≥10 个 |
|
4 |
小城市 |
＜50 万人 |
≥7 个 |
(HJ 640-2012 环境噪声监测技术规范-城市声环境常规监测）
2.点位布设原则
2.1 测点选择按照 GB 3096 附录 B 中普查监测法，各类功能区粗选出其等效声级与该功能区平均等效声级无显著差异，能反映该类功能区声环境质量特征的测点若干个，再根据如下原则确定该功能区声环境质量自动监测点位。
2.2 能满足自动监测仪器的安装、正常运行、日常管理和质量控制等条件要求。
2.3 监测点位维护方便并能保障安全可靠、长期稳定地运行。
2.4 应避开反射面和附近的固定噪声源，尽量避开树木（风天树叶声）的影响。
2.5 监测点位应兼顾行政区划分。
2.6 4 类声环境功能区选择有噪声敏感建筑物的区域，其他类别功能区也尽量选择有敏感点建筑物的区域。
2.7 自动监测系统工作噪声对传声器的影响应低于环境噪声 10 dB（A）以上，否则应采取降噪措施减少自动监测系统工作噪声的影响。
2.8 监测点位应不受强电磁干扰，应避免被高大建筑物、声屏障等阻碍噪声传播，应避免安装在风口处
2.9 选点过程中应注意，每类区至少 1 个点位，空间分布合理，点位宜分散不宜集中。
2.10 优先选择有手工监测点的位置，若原有功能区手工监测点位符合《功能区声环境质量自动监测技术规范》（HJ906-2017）要求，可直接在该点安装噪声自动监测仪器。
3.监测项目
3.1 各小时的等效声级 Leq,h、累积百分声级 L10、L50、L90 、大值Lmax、小值 Lmin 和标准偏差 SD。
3.2 昼间等效声级 Ld、夜间等效声级 Ln 和夜间大声级 Lmax。
3.3 小时有效采集率及昼间、夜间有效采集率。
3.4 气象监测单元记录监测时间段的气象参数（如：风速、风向、温度、湿度、气压等）和天气情况（如：雨雪、雷电等）。并统计：分钟平均风速和分钟降水量、小时平均风速和小时降水量。
四、工业企业厂界环境噪声监测建设
1) 点位选择及布设
测点位置
根据工业企业声源、周围噪声敏感建筑物的布局以及毗邻的区域类别， 在工业企业厂界布设多个测点，其中包括距噪声敏感建筑物较近以及受被测声源 影响大的位置。
测点位置一般规定
一般情况下，测点选在工业企业厂界外 1m，传声器距离地面高度4m。 测点位置其他规定
当厂界有围墙且周围有受影响的噪声敏感建筑物时，且围墙高度超过 3.5m 时，测点应选在厂界外 1m、 高于围墙 0.5m 以上的位置。
当厂界无法测量到声源的实际排放时，如：声源位于高空、厂界有声屏 障、受影响的噪声敏感建筑物高于厂界围墙等情况，测点可设在受影响的噪声敏 感建筑物户外 1m 处的位置。
当被测工业企业与其它工业企业相邻时，在相邻厂界处不需要布设监测点位。
测点布设环境条件
测点应选择在背景噪声较小的位置，注意避开交通干线或其他噪声源的 影响，且尽量避开人流聚集活动区域。厂界测点与任意反射面 (地面除外) 距离 应不小于 3.5 m。能满足自动监测仪器的安装、长期稳定地运行、 日常管理和质 量控制等条件要求。监测点应不受强电磁干扰，应避免被高大建筑物、声屏障等 阻碍噪声传播，应避免安装在风口处。
2) 监测项目
3) 声学指标
单次测量 (1 min) 的等效声级 Leq、累积百分声级 (L5、L10、L50、L90、L95) 、大值 Lmax、小值 Lmin、标准偏差 SD。夜间大声级 LAmax。
气象参数
有选配气象监测单元的，记录监测时间段的气象参数 (如：风速、风向、 温度、湿度、气压、降水量等) ，并统计分钟平均风速和分钟降水量。
五、营业性文化娱乐和商业经营场所噪声监测建设
1) 这里的场所指文化娱乐、体育、餐饮等场所，例如酒吧、KTV、酒店 等。
2) 点位布设
2.1 根据 GB22337-2008《社会生活环境噪声排放标准》，点位选择 根据社会生活噪声排放源、周围噪声敏感建筑物的布局以及毗邻的区域 类别，在社会生活噪声排放源边界布设多个测点，其中包括距噪声敏感 建筑物较近以及受被测声源影响大的位置。
2.2 一般情况下，测点选在社会生活噪声排放源边界外 1 m、高度1.2 m 以上、距任一反射面距离不小于 1m 的位置。
2.3 当边界有围墙且周围有受影响的噪声敏感建筑物时，测点应选在边界外 1m、高于围墙 0.5m 以上的位置。
3) 监测指标
声学指标
单次测量 (1 min) 的等效声级 Leq、累积百分声级 (L5、L10、L50、 L90、L95) 、大值 Lmax、小值 Lmin、标准偏差 SD。夜间大声级 LAmax。
气象参数
有选配气象监测单元的，记录监测时间段的气象参数 (如：风速、 风向、温度、湿度、气压、降水量等) ，并统计分钟平均风速和分钟降水量。

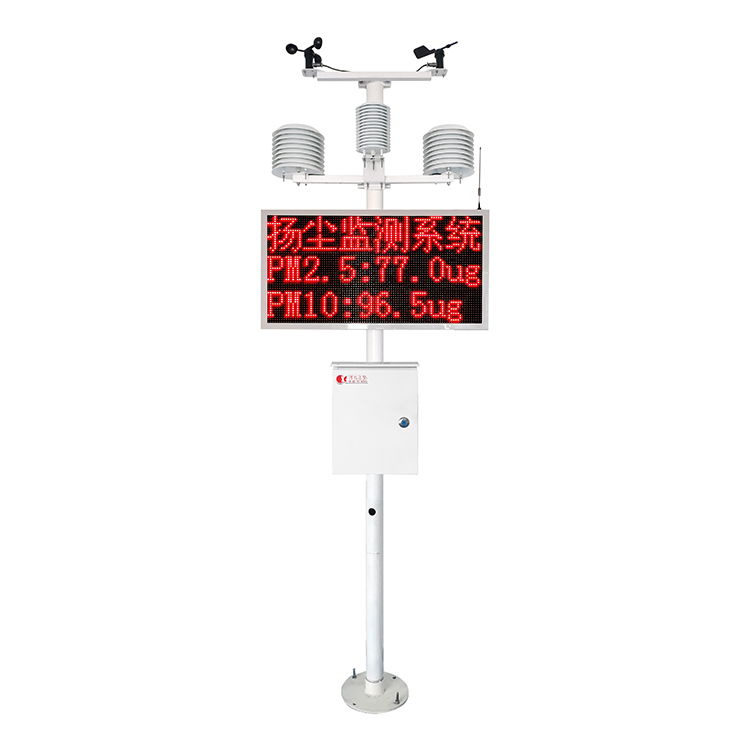

六、功能区环境噪声自动监测系统

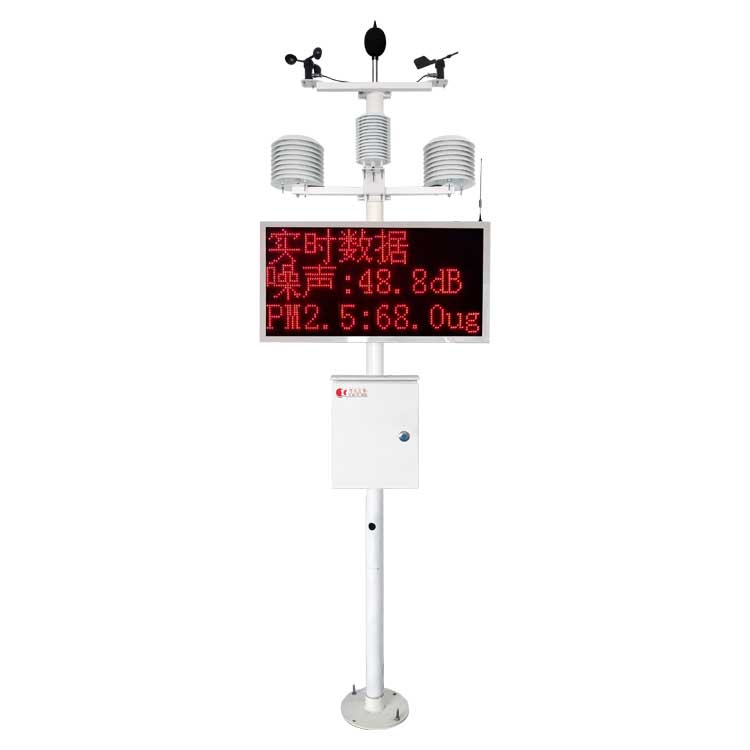

噪声监测子站是环境噪声自动监测系统的户外采样部分，包括全天候户外 传声器、采集分析单元、通信单元、电源控制单元以及机箱等。环境噪声自动监测系统是由噪声监测子站、传输网络、噪声监控 平台等组成的，能实现噪声自动监测并实时进行噪声数据统计分析的系统。噪 声监测子站可扩展气象监测模块、车流量监测模块、视频监控模块、LED 显示 模块、语音播报模块等。
气象监测模块可用于实时测量风速、风向、降水量、温度、湿度、气压等 气象参数。
车流量监测模块用于对车流量、车速、车型比等数据监测。
视频监控模块可对现场情况进行拍照、录像、录音。
语音播报系统可以实现噪声超标语音自动播报功能，并具备远程人工语音 功能。

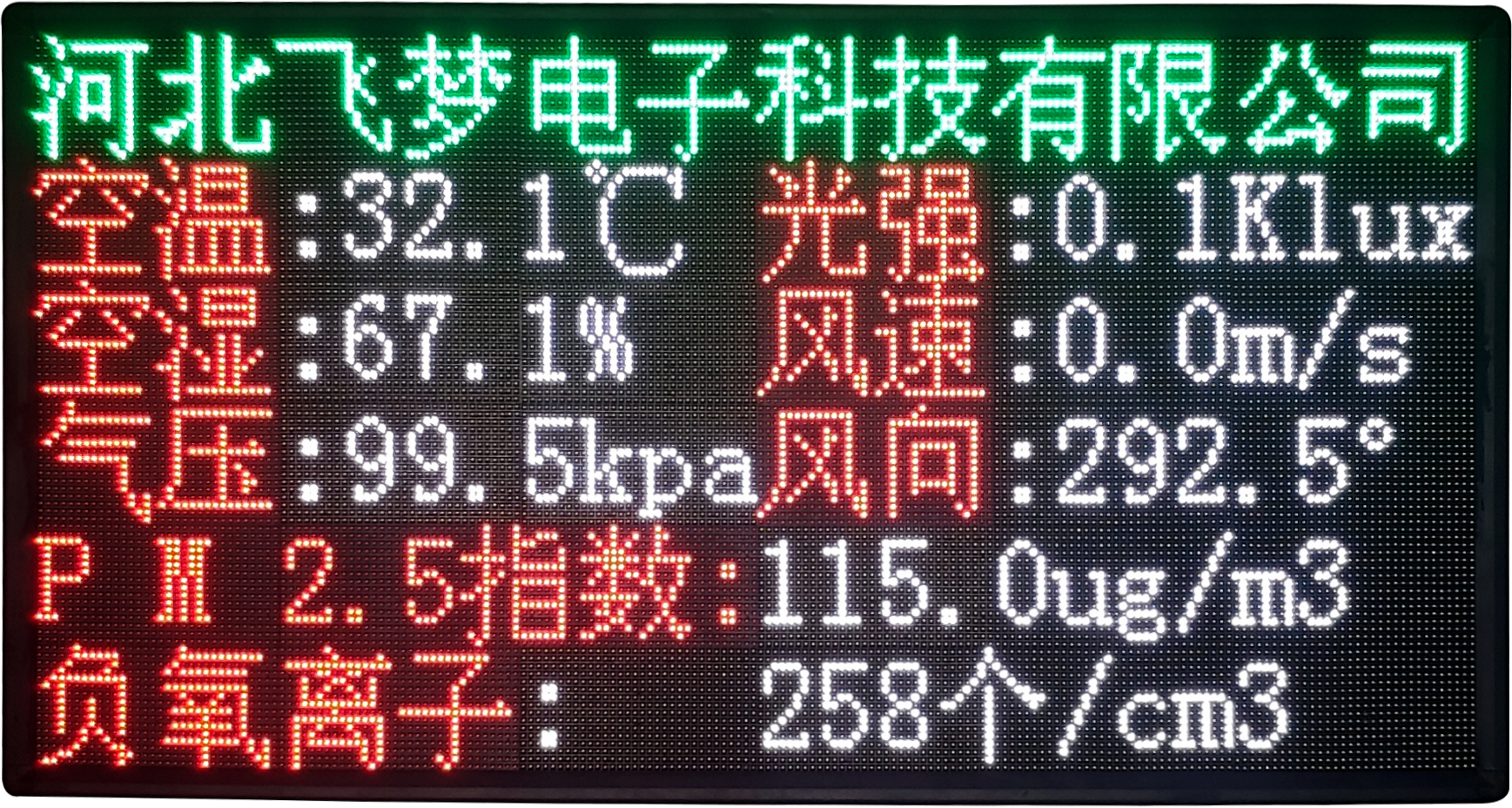

户外 LED 显示模块，可显示实时噪声值，支持用户自定义信息展示。

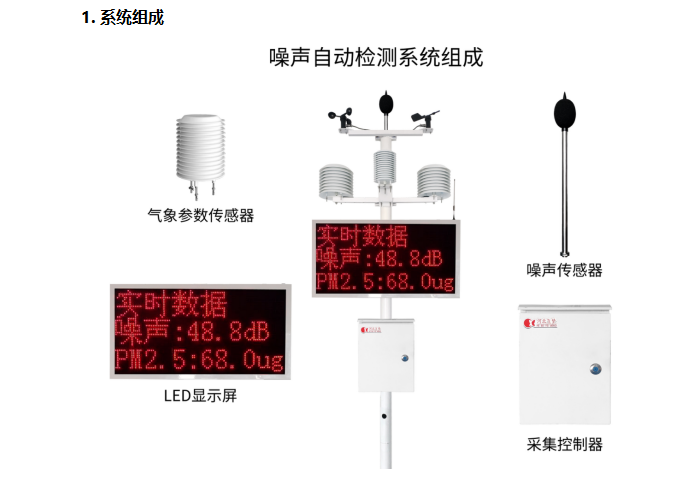

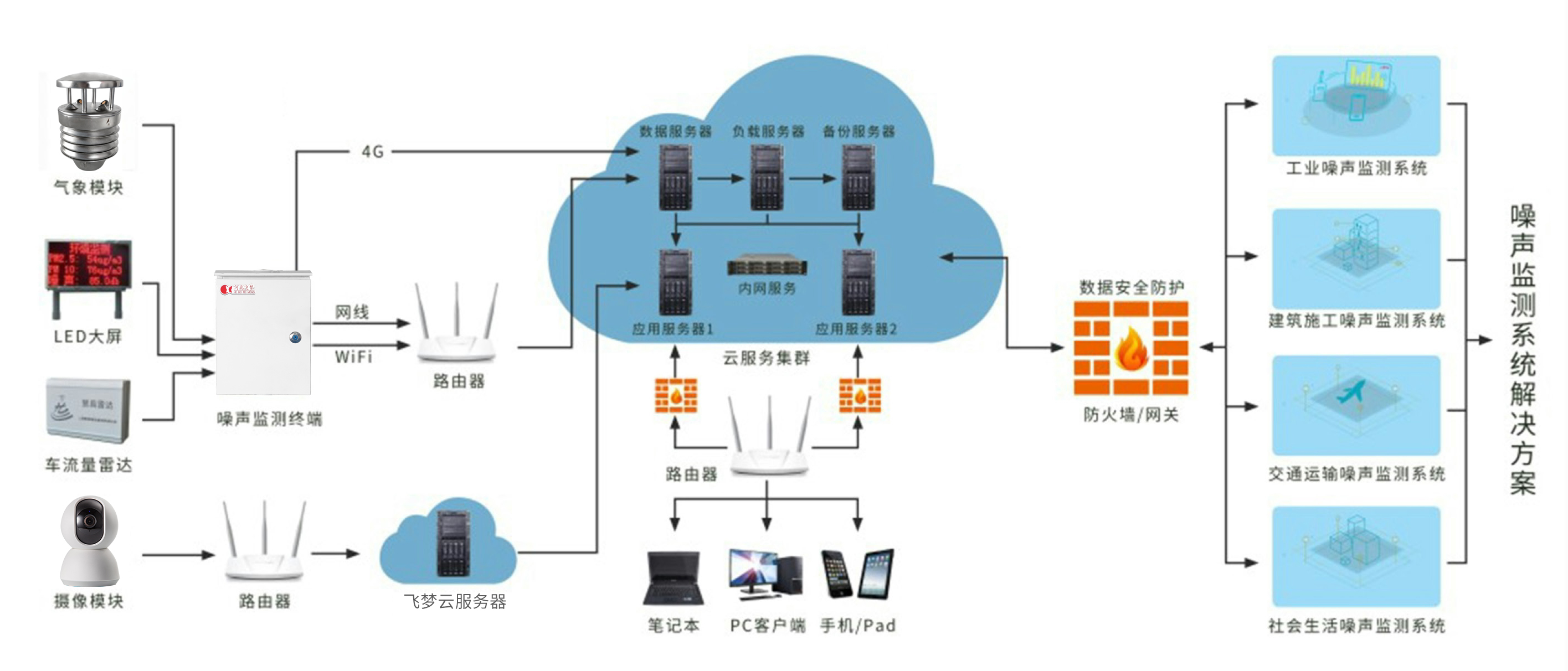

2. 系统架构
3. 噪声监控系统

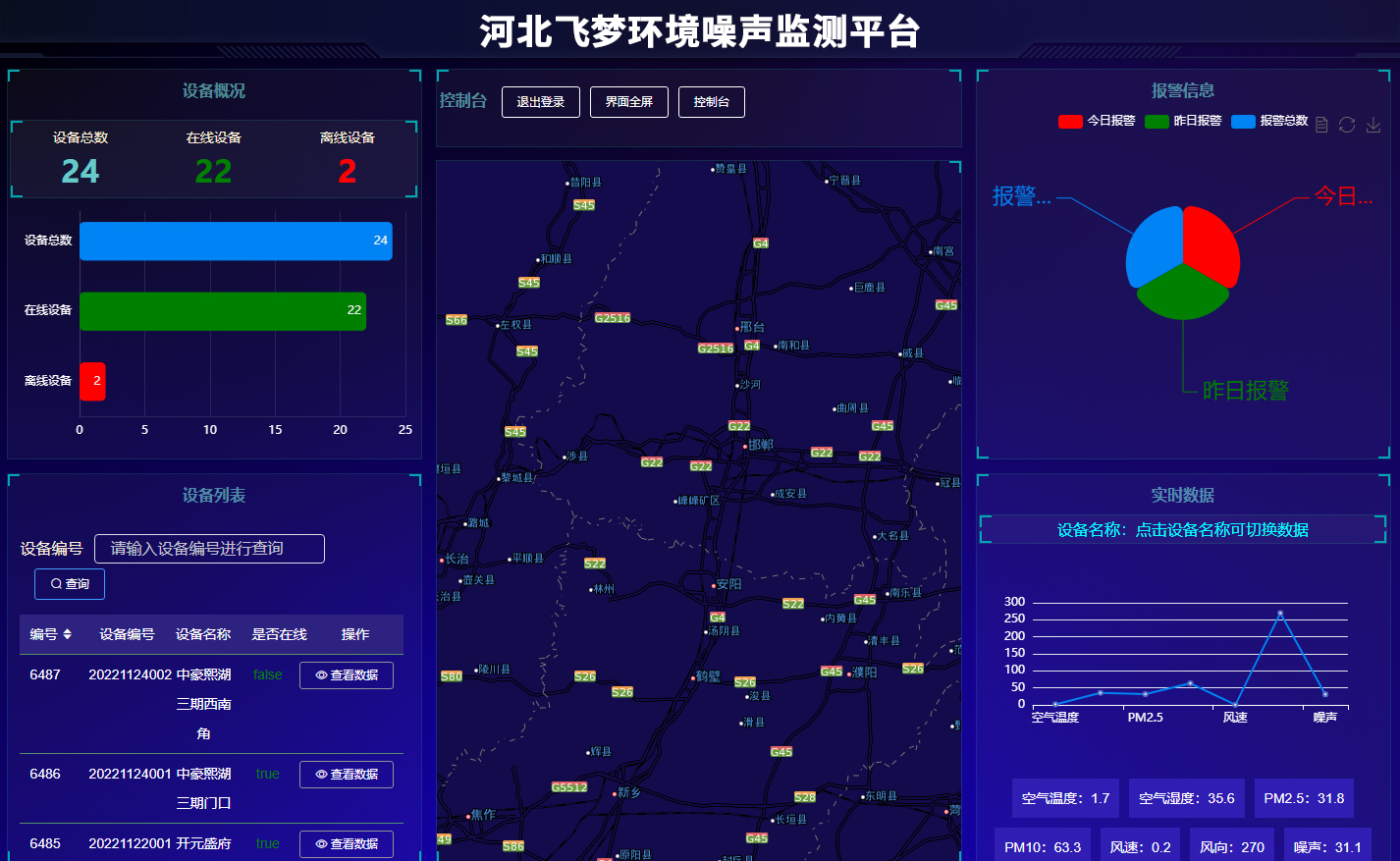

云平台是一款对仪器设备数据进行实时监测的系统管理平台， 平台主要包括实时监测、云备份、设备管理、系统管理、数据分析、报表生成 等六大功能模块。可以远程实时查看噪声数据，不同的应用场景可选择不同监 测界面。同时支持大屏展示功能，直观对噪声数据、事件、声源类别、测点达 标率、现场视频进行查看，实现噪声数据的可视、可测、可服务。
数据可靠性高：系统设置有断线续传功能，防止数据丢失，保障数据完 整性
终端设备兼容：平台可同时兼容多个型号的飞梦噪声监测仪器
平台部署灵活：针对不同的客户，可以选择使用飞梦云平台，或者搭建 自己的私有平台
系统安全性高：系统对登陆用户信息加密，并进行接口身份验证，同时 应用数据根据不同层级用户权限进行限制，有效保障系统的数据安全
开放扩展性：系统开放接口，支持与其他平台对接并实现数据交互共享； 系统采用分布式部署，具备良好的可扩展性
报表灵活定制：根据用户需要生成日报表、月报表、季报表、年报表等
4.Web 端界面展示
5.声源自动识别系统
声源智能识别系统基于声源识别模型与信号特征构建声源数据库，利用 人工智能大数据分析，实现对环境自然声和建筑施 工、社会生活、交通运输、工业生产场景的主要声源识别、噪声事件解析和 多维度统计评价分析。
主要特点：
识别成功率高。
模型模块化设计，可快速部署。
可与超标事件关联分析， 自动识别超标声源类别。
噪声自动监测和声源识别同步进行。
6.主要技术参数
6.1 噪声监测子站技术参数
|
项目 |
噪声监测系统 |
||||||||||||||||||||||||||||||||||||||||
|

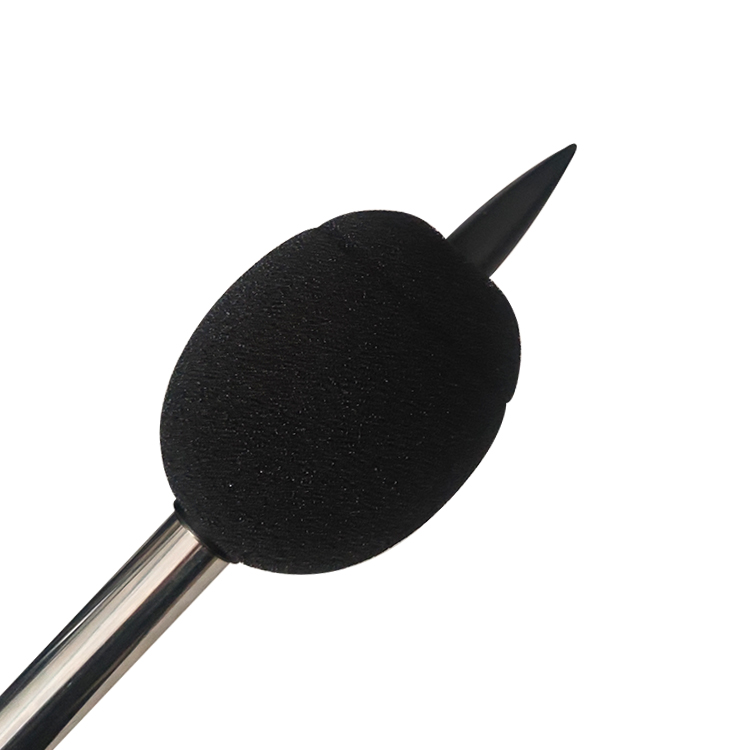

全天候户外传声器 |
|||||||||||||||||||||||||||||||||||||||||
|
符合标准 |
JJG 175-2015 《工作标准传声器 (静电激励法) 检定规程》 |
||||||||||||||||||||||||||||||||||||||||
|
灵敏度 |
250 Hz 时大于 30 mV/Pa |
||||||||||||||||||||||||||||||||||||||||
|
传声器指向性 |
支持 00 和 900 入射 |
||||||||||||||||||||||||||||||||||||||||
|
动态范围 |
17 dB~145 dB |
||||||||||||||||||||||||||||||||||||||||
|
使用环境 |
工作温度: -30℃~+50℃ 相对湿度：0~100% (不凝结) 环境压力：65 kPa~108 kPa |
||||||||||||||||||||||||||||||||||||||||
|
防护功能 |
具有防风、防雨、防尘、防干扰功能，并适应长期连续使用 配有防风球，有自动修正功能，并且在风速 30 m/s 时不损坏 |
||||||||||||||||||||||||||||||||||||||||
噪声采集分析单元 |
|||||||||||||||||||||||||||||||||||||||||
|
全天候防护箱 |
防护箱配备专用钥匙，具有强度好、硬度高、表面美观、密封性好，抗腐蚀，抗电磁干扰，易维护的特点；防护等级 IP65 |
|
安装方式 |
支持立柱安装、墙面安装、地面安装 |

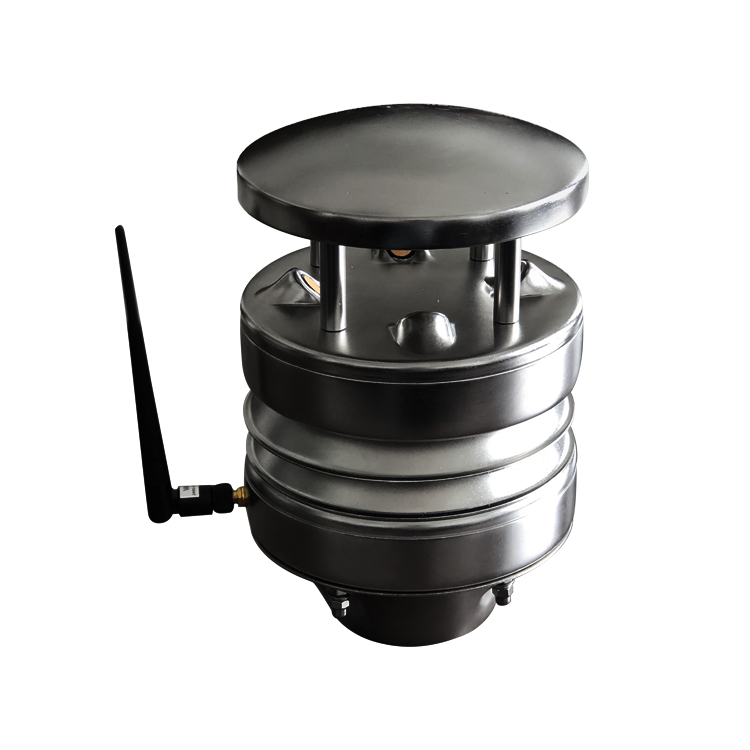

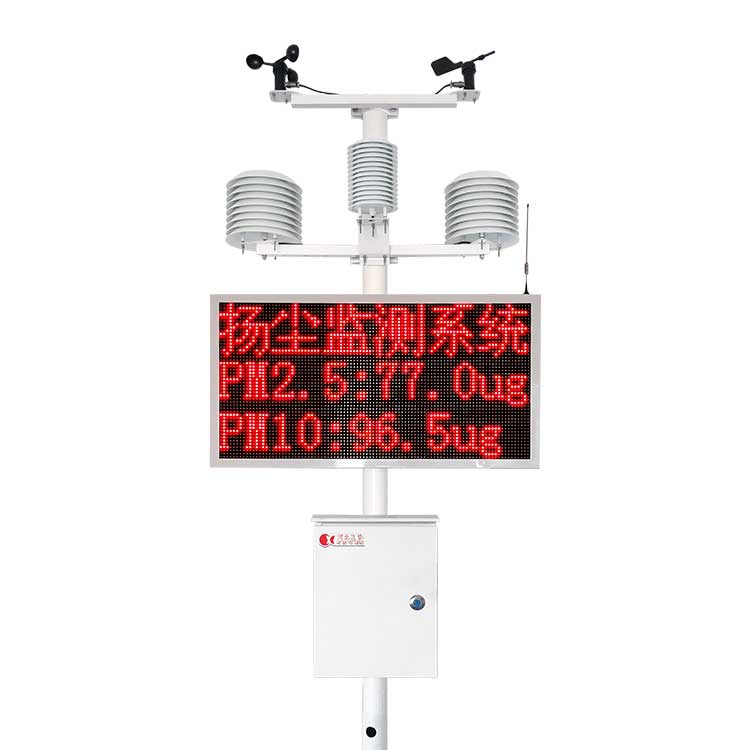

6.2 六参数气象监测模块参数指标
主要特点
☆ 可同时测量风速、风向、温度、湿度、气压雨量六种气象参数
☆ 可全天候工作，不受暴雨、冰雪、霜冻天气的影响
☆ 测量精度高，性能稳定
☆ 结构紧凑美观，安装拆卸方便
☆ 采用全金属外观，抗干扰能、抗腐蚀、抗电磁辐射能力强
☆ IP65 防护等级
☆ 免维护，不需现场校准
技术指标
|
气象要素 |
测量范围 |
分辨率 |
准确度 |
|
大气温度 |
-50~85℃ |
0.1℃ |
±0.2℃ |
|
相对湿度 |
0~100%RH |
0.1%RH |
±2% RH |
|
风向 |
0-360º |
0.1 º |
±3º |
|
风速 |
0-60m/s |
0.1m/s |
±0.3m/s |
|
气压 |
10~1100hPa |
0.1hpa |
±0.3hpa |
|
雨量 |
0~200mm |
0.1mm |
±5% |
6.4 户外显示屏
可根据需要选择户外双色显示屏或户外全彩显示屏

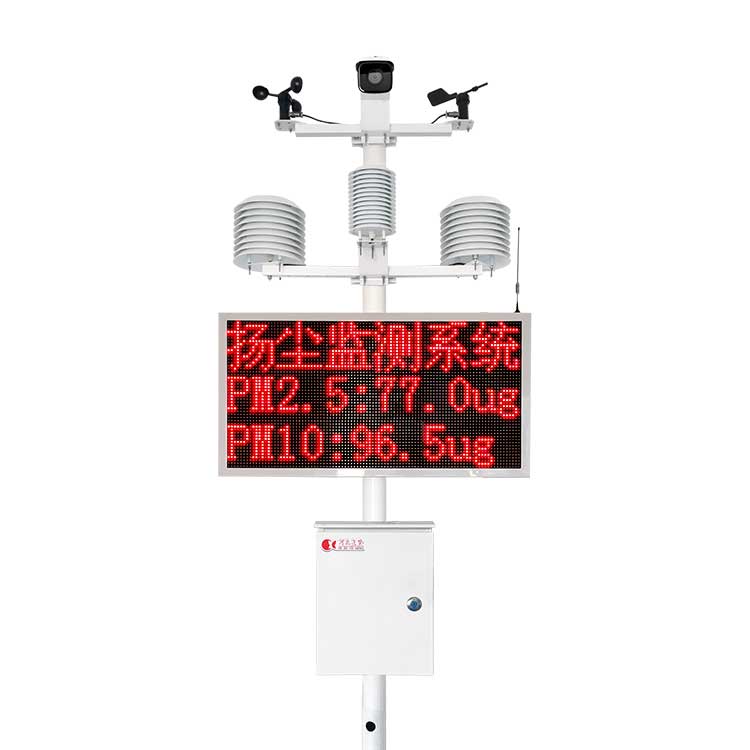

6.5 摄像头
|
型号 |
DS-2DC3A20IW-D/W(2.7-12mm) |
|
|
镜头 |
焦距 |
2.7-12mm，4 倍光学 |
|
水平视角 |
100.5-32.6 度 (广角-望远) |
|
|
功能 |
Smart 侦测 |
人脸侦测、区域入侵侦测、越界侦测、进入区域侦测、离 开区域侦测、物品遗留侦测、音频异常侦测、移动侦测、 视频遮挡侦测 |
|
水平及垂直范围 |
水平 350°；垂直 0°-90° |
|
|
断电记忆 |
支持 |
|
|
预置点个数 |
300 个 |
|
|
3D 定位 |
支持 |
|
|
网络 |
网络协议 |
IPv4/IPv6,HTTP,HTTPS,Qos,FTP,SMTP,UPnP,SNMP,DNS,D DNS,NPT,RTCP,RTSP,RTP,TCP/IP,DHCP,PPPoE,Bonjour |
|
安全模式 |
授权的用户名和密码， 以及 MAC 地址绑定；HTTPS 加密； IP 地址过滤 |
|
|
WiFi 指标 |
无线模式 |
IEEE802.11b.802.11g.802.11 n |
|
频率范围 |
2.4GHz 至 2.4835GHz |
|
|
信通带宽 |
支持 20/40MHz |
|
|
接口 |
网络接口 |
RJ45 网 口， 自适应 10M/100M 网络数据 |
|
电源接口 |
DC12V |
|
|
RS485 控制接口 |
采用半双工模式，支持自适应 HIKVISION,PELCO-P 和 PELCO-D (可添加) 协议 |
|
|
一般规范 |
功耗 |
18W max |
|
防护等级 |
IP66,6000V 防雷、防浪涌、防突波、符合 GB/T17626.5 四 级标准 |
|

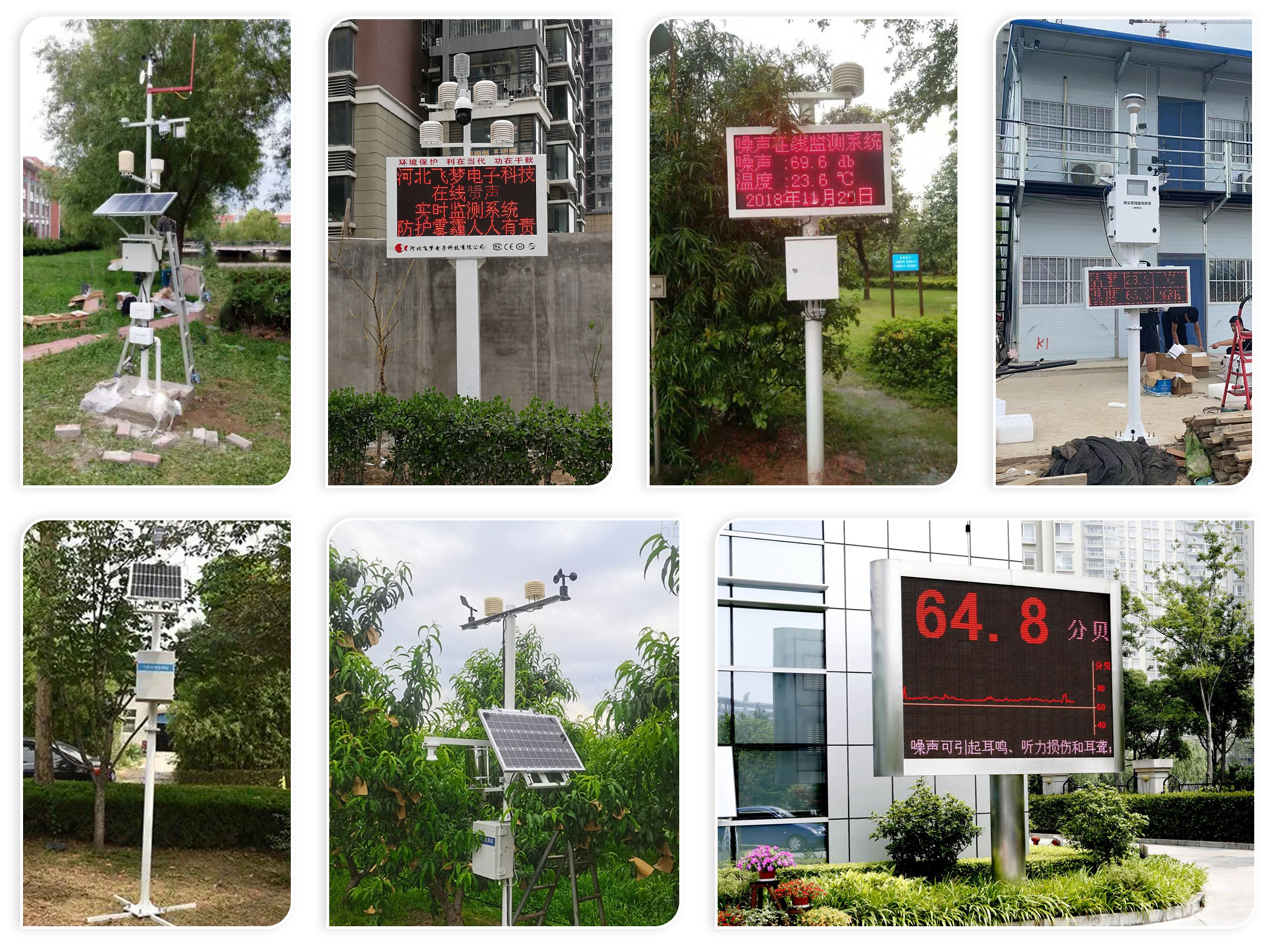

七.现场案例图片
八、产品报价表
|
环 境 噪 声 自 动 监 测 系 统 报 价 表 |
||
|
配置清单和市场定价 |
||
|
配置 |
配置名称 |
数量 |
|
噪声监测模块 |
在线版 (含通讯单元) |
1 |
|
全天候户外传声器 |
1 |
|
|
户外保护罩 |
1 |
|
|
扩展模块 (串口、网口、静电激励器) |
1 |
|
|
选配软件 |
频谱分析功能 (1/1 OCT、1/3 OCT) |
1 |
|
静电激励远程校准功能 |
1 |
|
|
电荷注入法 CIC 自检功能 |
1 |
|
|
声源识别分析包 (软件平台内使用) |
1 |
|
|
外设对接服务 (对接气象模块、车流量模块、户外显示屏) |
1 |
|
|
选配硬件 |
立柱 |
1 |
|
主控箱和配电箱 |
1 |
|
|
摄像头模块 (含摄像头控制协议) |
1 |
|
|
气象站模块 |
1 |
|
|
太阳能板 |
1 |
|
|
显示屏模块 (0.3 平双基色) |
1 |
|
|
语音播报显示屏模块 (0.3 平双基色) |
1 |
|
|
声校准器 |
1 |
|
|
平台 |
购买软件 |
1 |
|
云平台 (不含终端流量费) |
1 |
|
|
安装调试费 |
基础施工和电线铺设 |
1 |
|
安装调试 |
1 |
|
|
运维费用 |
1 |
|
