一、概述

近年来,随着科技的发展和我国城市化的进程,排放到环境中的污水量日益增多,水污染严重,目前全国各地对污染源和排污河渠的水质监测仍停留在手工监测阶段,难以反映企业及城市污水排放连续变化的情况。建立污水在线监测系统显得极为迫切,提高水质监测能力,势在必行。



飞梦科技在充分考虑环保部门对于环境监控和集中管理的应用需求后,利用物联网技术、数据通讯技术、地理信息技术、视频处理技术等,建立全方位信息化环境保护管理、监控系统,能够对突发事件快速做出响应和处置,有效对污染事件进行防范,降低和控制意外故发生的风险。

二、系统组成

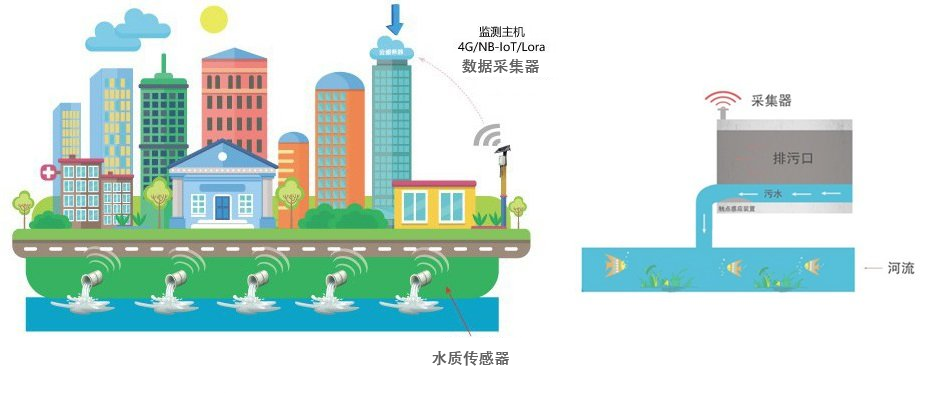

智慧排污口水质在线监测预警解决方案,采用工业级智能遥测终端,协助客户打造基于 4G/5G 网络的排污口处理远程监测与管理系统。将原本分散分布于各地的排污口水质运行数据进行自动采集并实时存储、管理和处理,作业管理人员可通过客户端对各排污口的远程监测及运行数据查询。

通过各种探测器,将探测到排污口利用各种传感器与专用仪表,采集和污水处理有关的物理、化学等参数,如污水处理设备运行状况,工业用水排放污水流量,污水 PH 值,污水的相对浊度等。各种数据从监测仪的通信口传送至远程监测中心站。监测中心进行数据汇总、整理和综合分析;同时将监测信息传至环保局,由环保局对企业进行监督管理。智慧排污口水质在线监测预警系统由监测中心、通信网络、前端监测设备、测量设备四部分组成。

监测中心:由计算机管理平台、移动端管理平台组成;

通信网络:移动运营商;

监测设备:污水排放口监控终端;

计控设备:电磁流量计、COD 在线分析仪、氨氮/各类重金属在线分析仪、电动阀门、高清网络摄像头等组成。



  • 设备安装

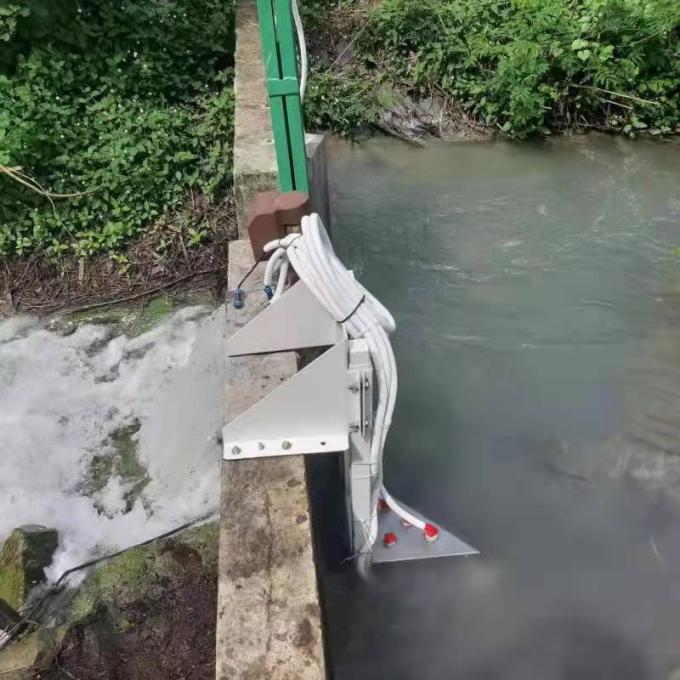

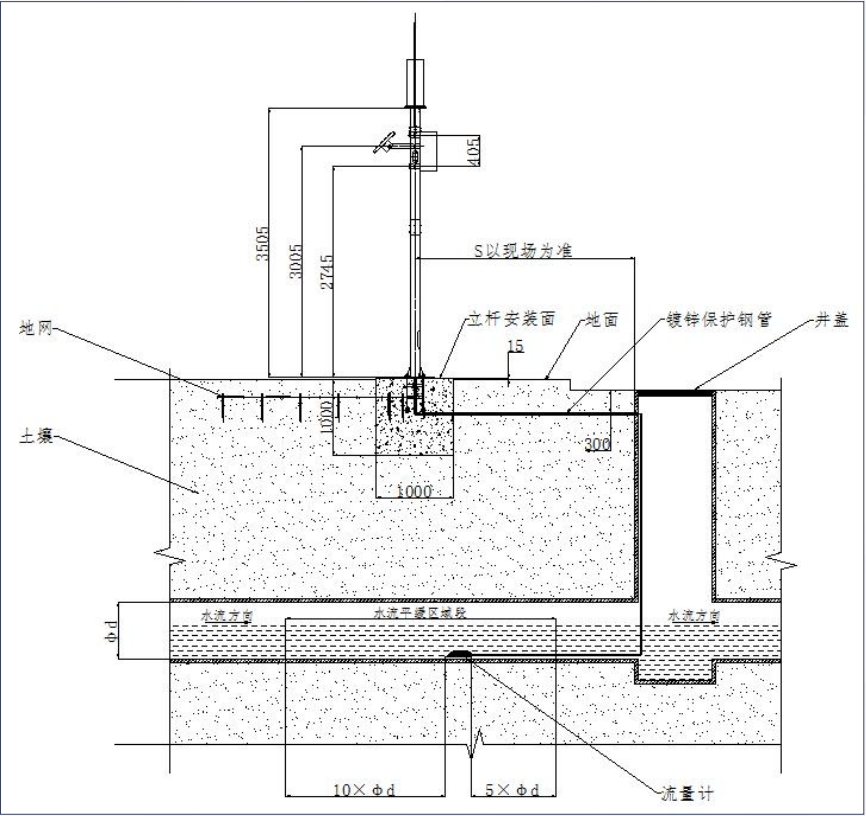

流量计安装设计和安装现场图:

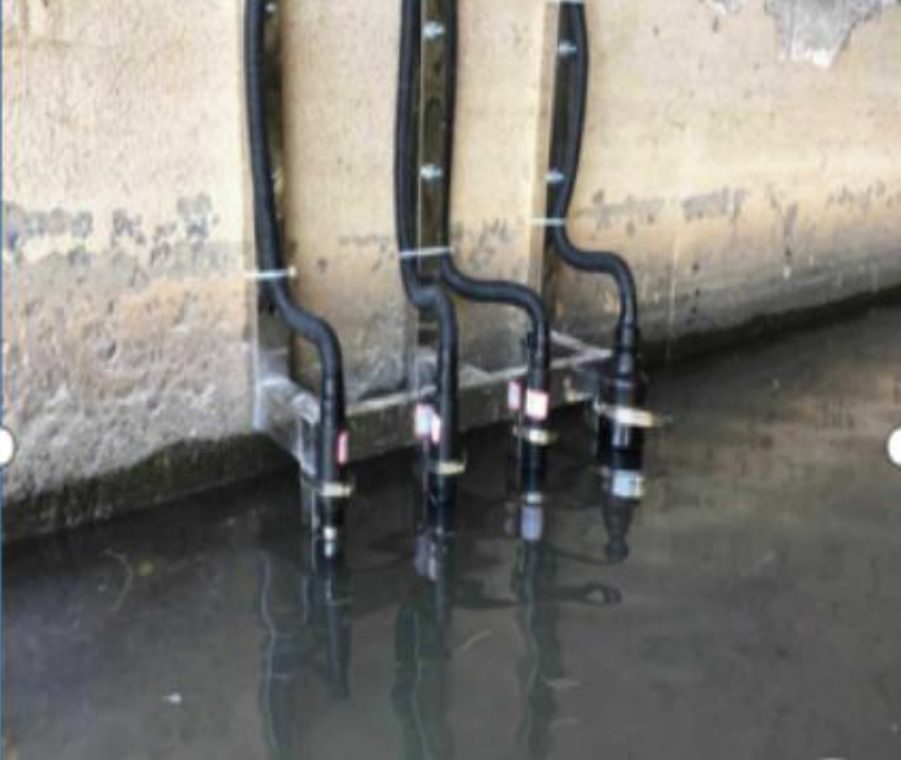

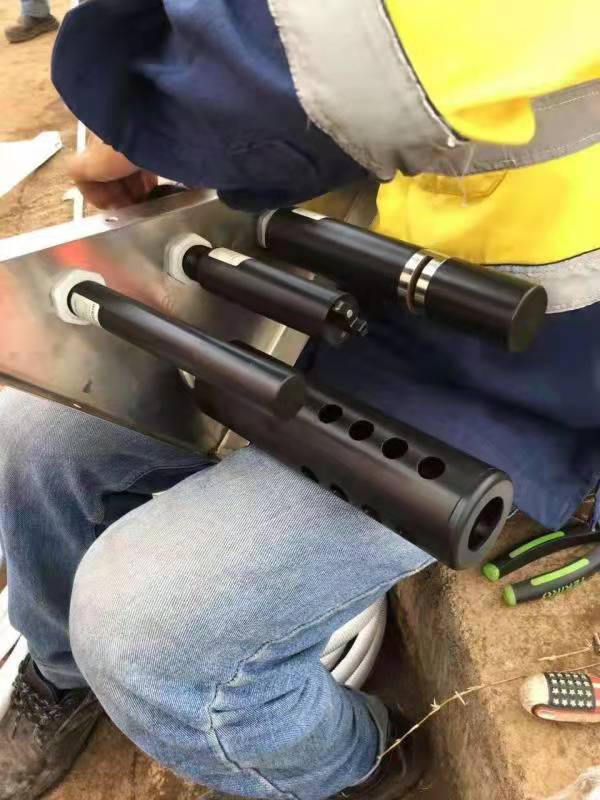

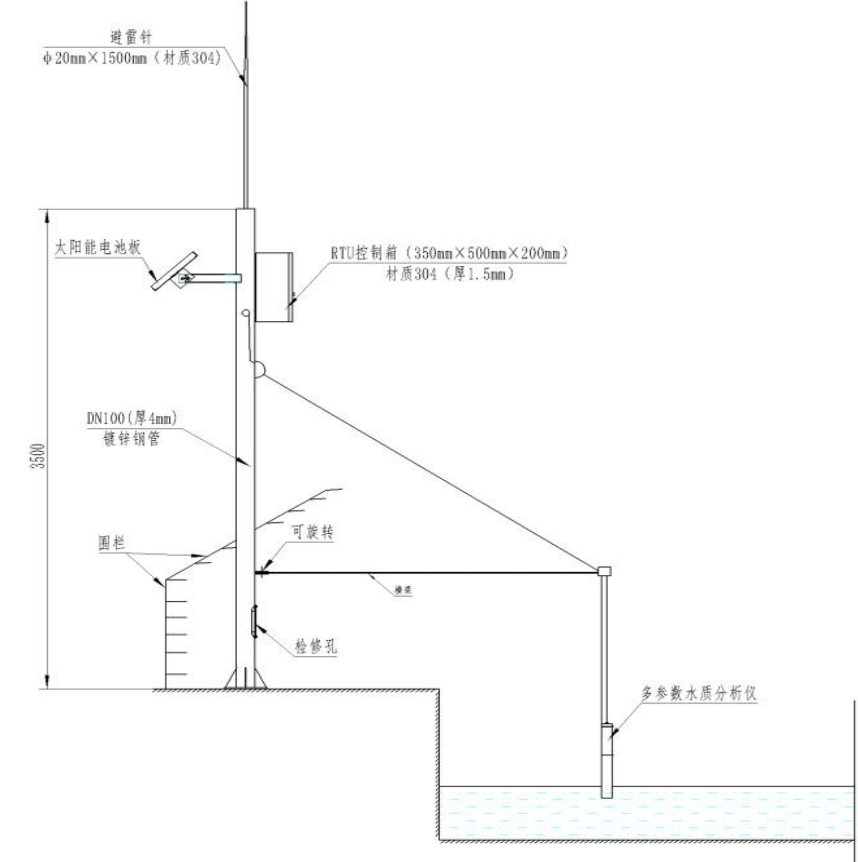

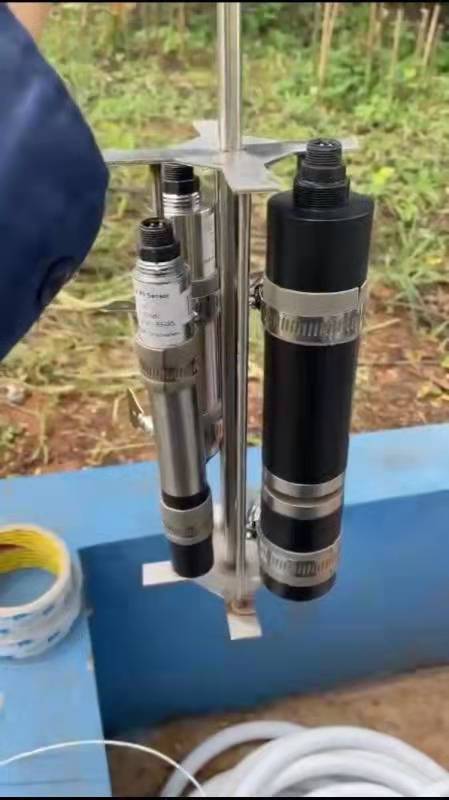

 水质传感器安装设计和现场安装图:

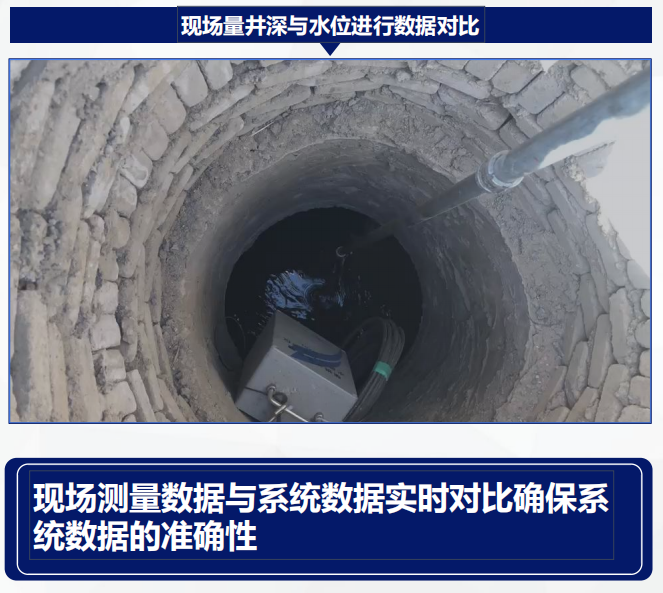

水井各传感器安装图:

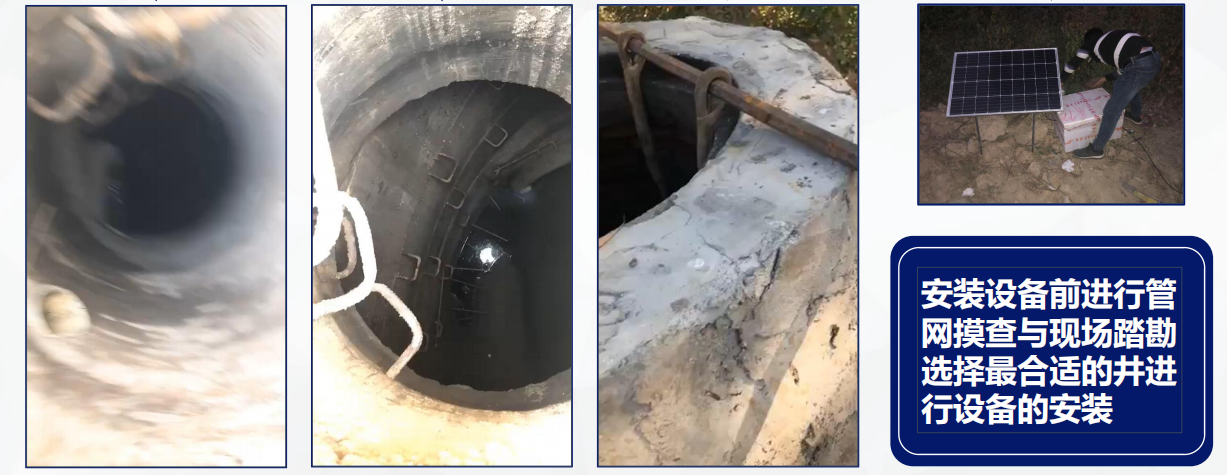

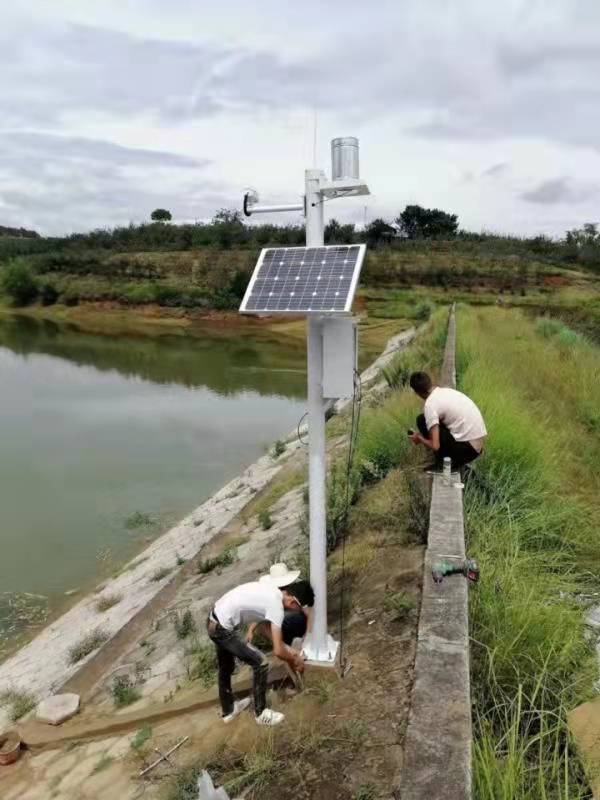

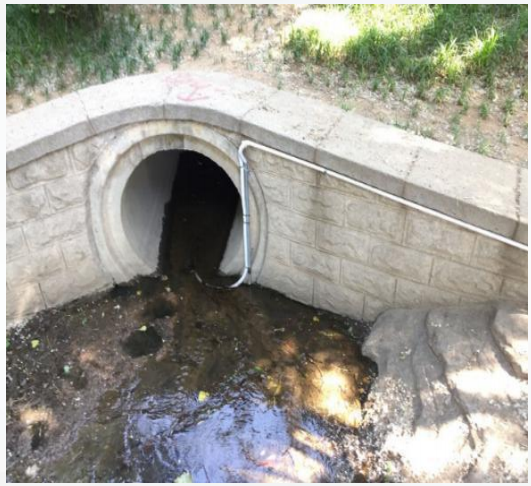

1、现场勘查      2、安装前井选择    3、监测站建设



监测系统功能

1、监测站点分布

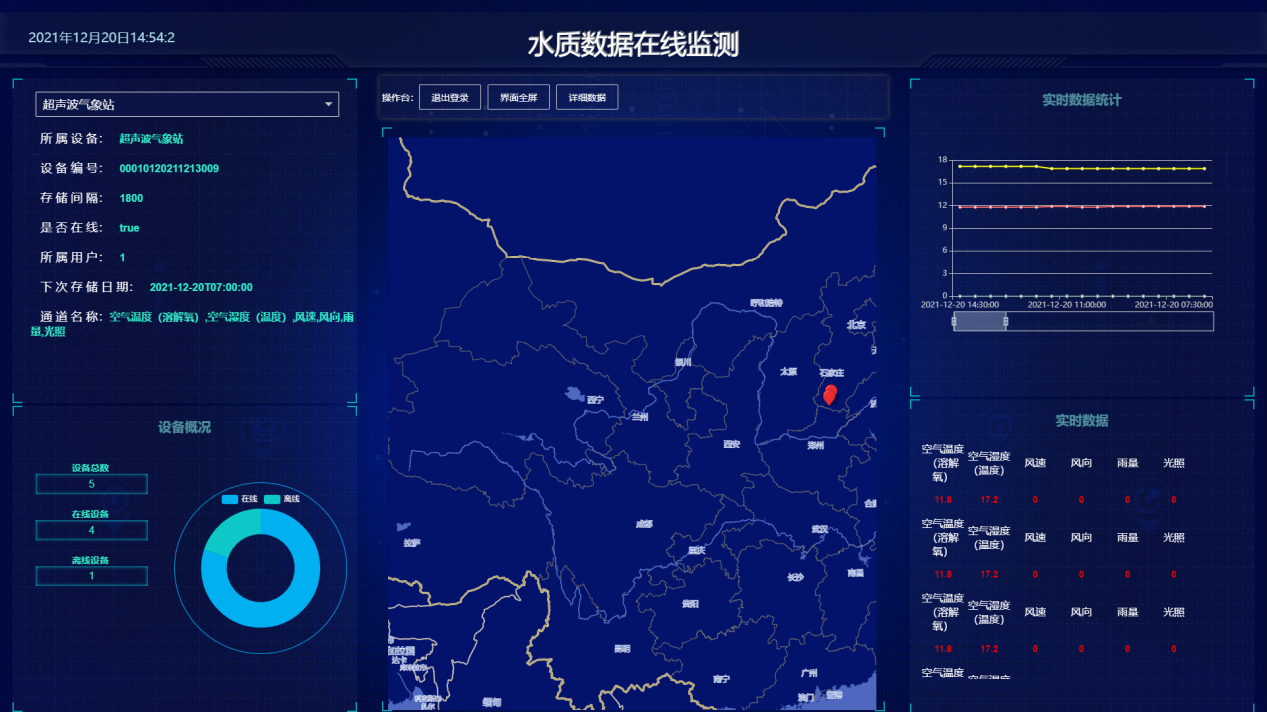

系统配有 GIS 地图,可显示当前所有监测站点的分布地理位置,方便管理者确定监测站位置,如发生报警超标事件,可第一时间定位站点位置。

2、实时在线监控

排污口在线监测系统可通过传感器设备,在线实时监测 COD、各类重金属、流速、流量等参数的变化情况。

3、监测预警

通过系统平台,用户可设置所监测参数的安全值域,一旦前端传感器监测到某处水质参数超过安全值域,系统将发送报警信息通知用户,以便快速处理,将污染减至最低。

4、数据分析查询

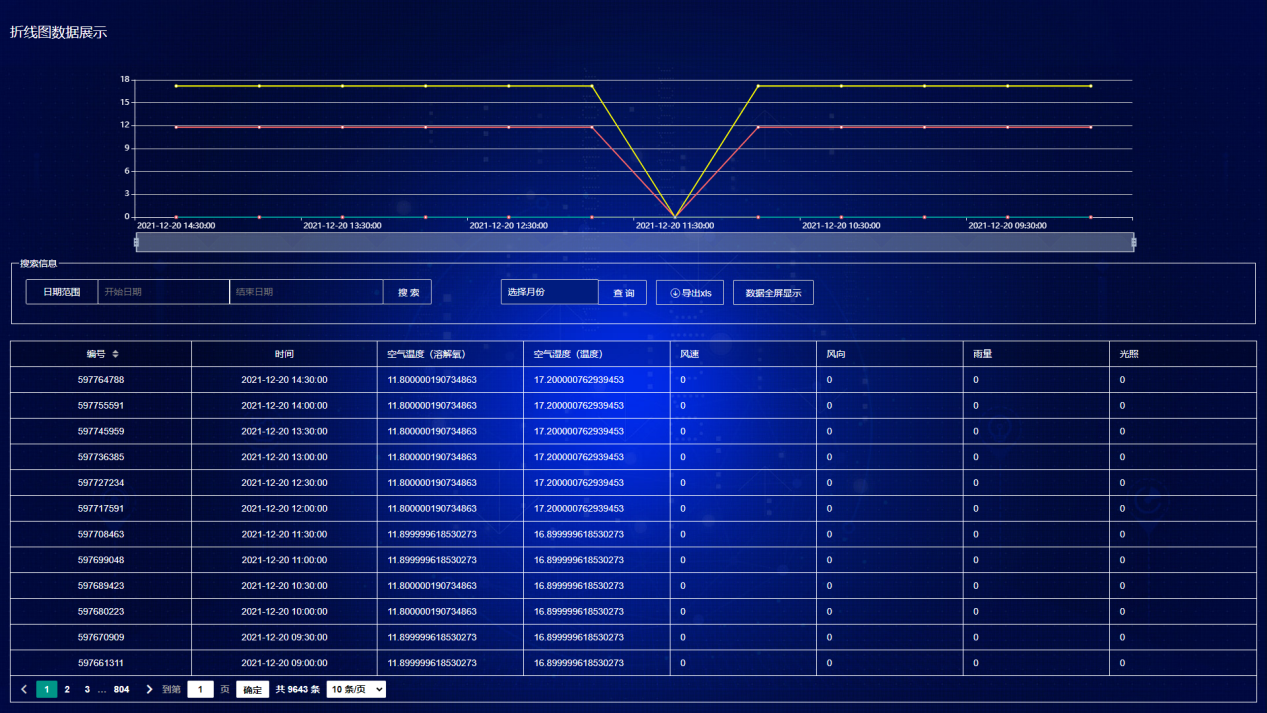

污水在线监测系统,7*24 小时实时监控,自动采集,无需人工看顾。系统自动生成数据图表,用户可直观了解水质变化情况。采集数据可保存,随时查看历史数据,并可用于分析,打印存档。

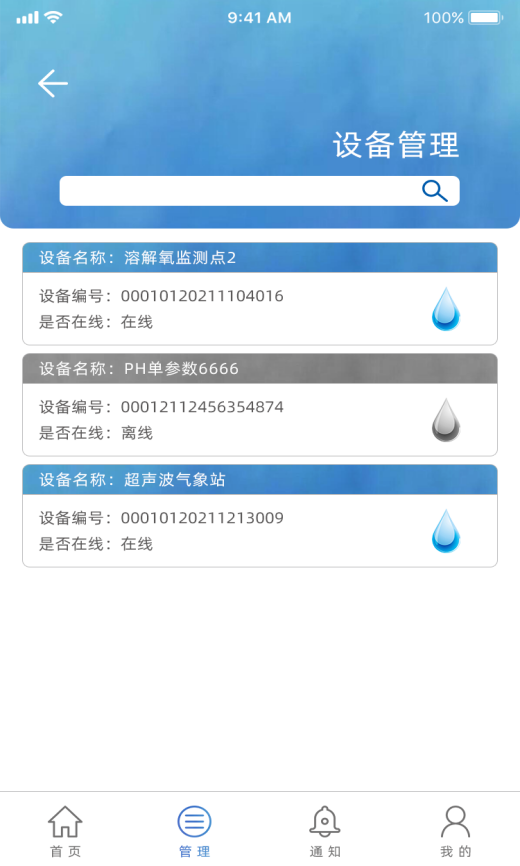

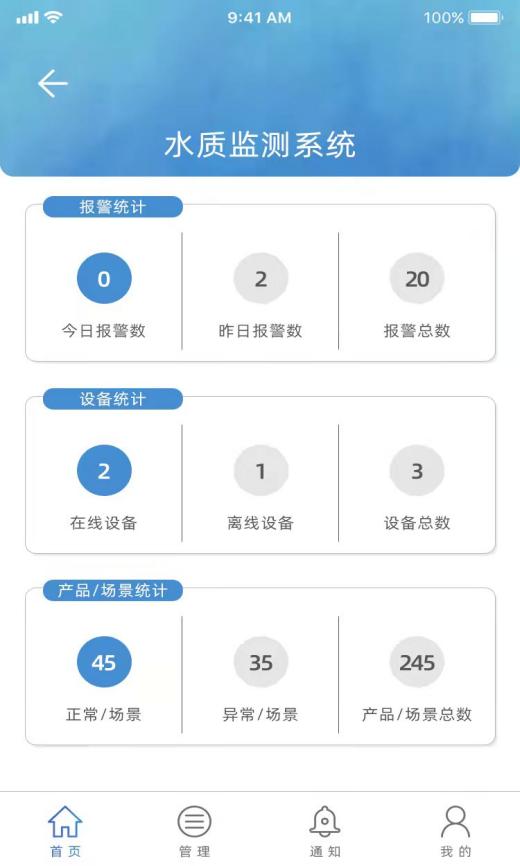

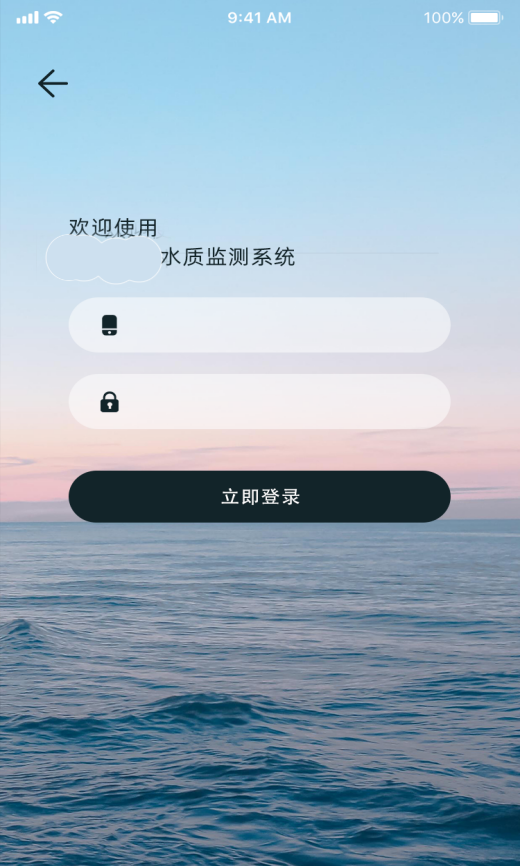

飞梦水质监测系统手机端:







5、视频监控

系统可对监控区域进行 24 小时全天候远程实时实时监控,对监测站附近的环境变化以及排污口情况通过视频观测了解实际情况。



、系统特点

1、连续采集:可以获得 24 小时连续的在线监测水质数据;

2、自动处理:能对收集到的数据进行处理和存取;

3、自动传输:将监测的数据自动传输到相关的智能部门。

、应用场景

排污前端监测通过排污口即可实现污水排放实时监测,内置数据传输单元与太阳能+锂电池,解决了城市施工繁杂的问题。适用于沿河管道排污口排放、工业污水处理池满溢、市政污水管道满溢、养殖场污水排放等实时监测场景使用。
