 FM-WPK 雾培/水培控制系统

  一、系统简述:

  FM-WPK雾培控制系统对于营养液中的EC/PH,环境的温度湿度,CO2,根系温度,水分,叶面温度、叶面湿度等作物生长环境参数进行实时监测,按照程序设置,保持根系水分适当,EC,PH合理,环境温度、环境湿度程序合理。

  本系统可以与计算机相联,它有着与WINDOWS相一致的界面风格,完善的内存管理和友善直观的人机操作方式。

  二、监测控制功能:

  FM-WPK雾培自动控制系统由主控制器、传感器、控制节点等设备所组成。可实时监控各个温温室的当前状态,包括室内温度、室内湿度、室内二氧化碳浓度等采集信息以及各个设备的开关状态等。通过控制器或者远程上位机软件设定各个温室的运行参数,如温度目标值、湿度目标值、二氧化碳浓度目标值等,以及设备的开关/停止时间等等。对采集上来的数据进行综合分析,利用手动或自动方式,对整个作物生长环境进行测控,让作物培养生长达到合理的环境。同时还可以利用数据查询系统和打印系统,随时记录、查询、打印历史记录等数据,可以按年、月、日、时将各个环境数据加以统计,找出任意时间段的大值、小值、平均值等信息,保证生长环境的合理性。

  数据采集部分是实现自动雾培的重要环节。本系统选用国际先进技术的专业水分传感器,它把水吸力的大小转化为标准的4-20mA 电流信号。将传感器埋入土壤中,放在植被的根部。多个传感器注意其安放位置应具有代表性,这样才能反映整块的平均含水量的情况。EC传感器和pH传感器检测灌溉用水的电导率和酸碱度,以确定需添加肥料、养分的多少。



  一、 控制参数及逻辑:

  可配备传感器:

  环境温度,环境湿度,光照度,空气CO2,根系温度,根系湿度,叶面湿度,液体温度,EC电导率,PH酸碱等。

  控制节点:

  根系喷雾水泵,迷雾水泵,CO2补气,加温机,风机,补光灯等设备。

  根系喷雾逻辑如下:

  保证当前有一个方案在运行。

  室内温度大于室内温度上限,且室内湿度小于下限时,根系喷雾方案设置为方案一。

  室内温度小于室内温度下限或室内湿度大于上限,根系喷雾方案设置为方案二。

  方案一和方案二为:打开喷雾水泵X秒,关闭喷雾水泵Y秒(方案一与方案二的X/Y不同)

  空气迷雾逻辑如下

  室内温度大于室内温度上限时,执行X3,Y3时间断续,即执行X3秒,暂Y3秒迷雾,以达到降温效果.

  室内温度大于室内温度上限时风机运行,关加热器开关

  室内温度低于设定下限时,关风机,停止迷雾执行循环。打开加热器开关。

  室内二氧化碳逻辑如下

  室内二氧化碳浓度小于下限时,开二氧化碳开关,,二氧化碳浓度大于上限时关二氧化碳。

  灯光逻辑如下:

  统计光照高于设定值上限时的时长总小时数。

  8:00以后,如果当前光照时长小于设置光照总时长,则开灯补光。补足剩余时长关灯。

  更多设备及传感器,可按照用户需求配备。

  四、监控管理软件的主要功能

  1 操作人员的权限管理:

  2 图形化动态显示各种参数;

  3 自动记录各个监测点传来的数据;

  4 自动分析各点传来的数据;

  5 可随时干预控制各点的状态;

  6 对所分的区进行各种参数设置;

  7随时记录操作员的信息;

  8 随时记录操作信息;

  9 能随时显示各站点的状态;

  10 能随时查询数据库中记录的各种信息;

  11 能对管理员有档案管理;

  12 历史记录的随时打印;

相关产品

解决方案配套产品

FM-GTS普适型管式一体化土壤墒情监测站

FM-GTS普适型管式一体化土壤墒情监测站

FM-GTS普适型一体化土壤墒情监测站是河北飞梦自主研发的全天候户外一体化环境监...

土壤墒情监测站

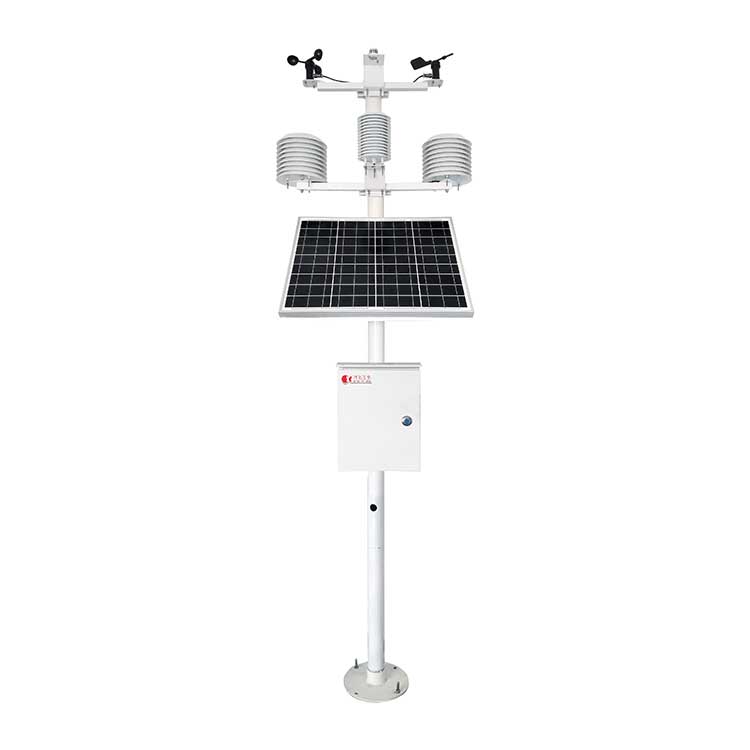

FM-SL森林防火自动气象站

FM-SL森林防火自动气象站

  森林防火自动气象站是我公司专门针对林业研究人员和森林消防人员需要而设计的自动...

自动气象站

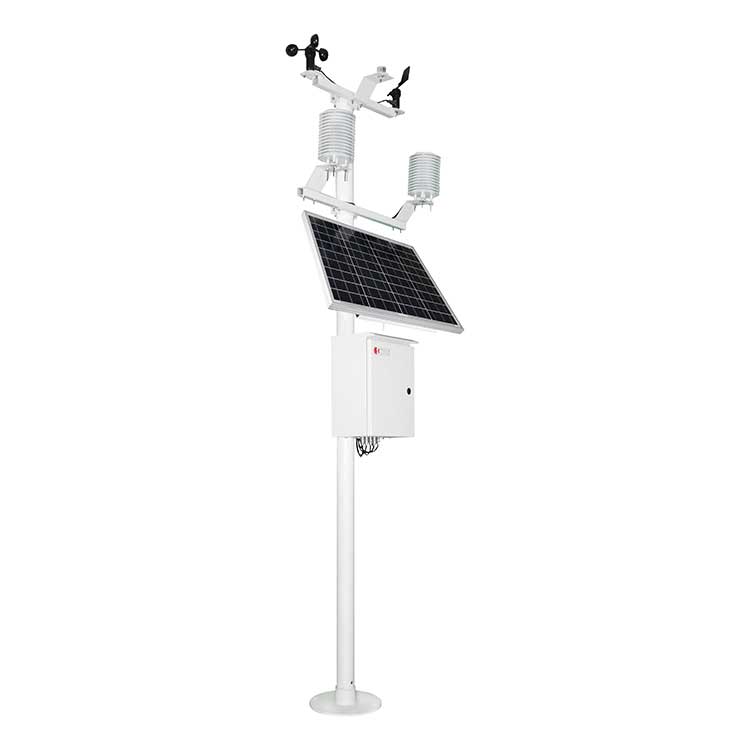

FM-TD环境梯度自动监测站

FM-TD环境梯度自动监测站

FM-HTQZ型环境梯度自动监测站是专门科学研究量身定做的,该设备可用于多层梯度...

环境梯度自动监测站

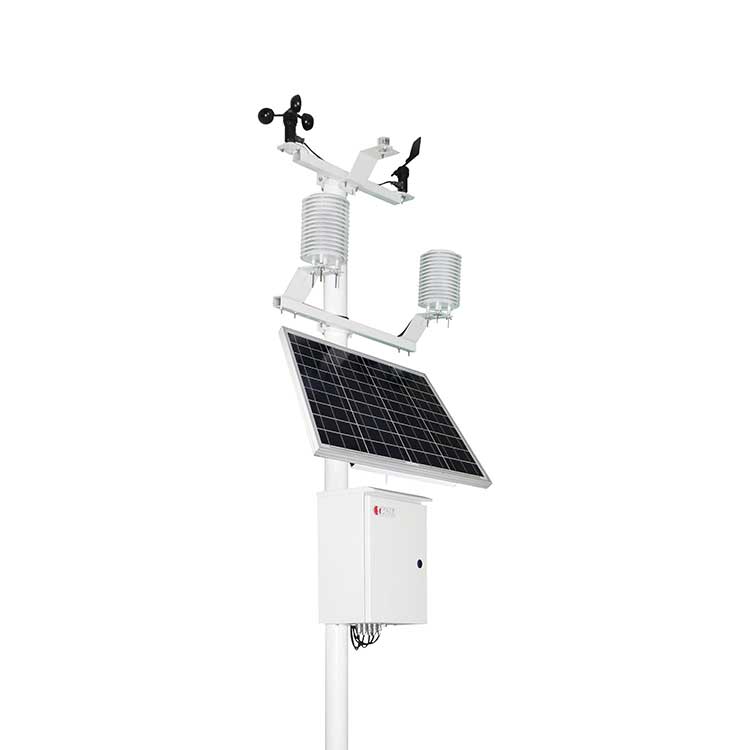

FM-NT田间小气候观测仪

FM-NT田间小气候观测仪

 FM-NT农田小气候自动观测站满足GB/T 20524-2006国家标准要求,...

田间小气候观测仪

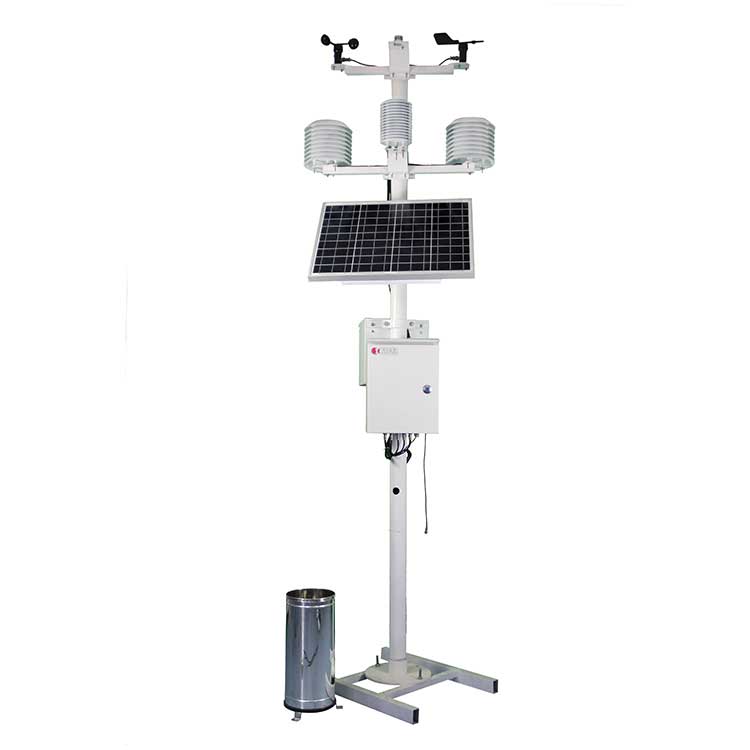

FM-JY田间简易气象站
