扬尘实时监测解决方案

扬尘实时监测解决方案

扬尘实时监测解决方案

  扬尘实时监测解决方案

  一、系统概述

  系统可以对环境中温度、湿度、风速、风向、噪声、PM2.5及PM10等多个数据进行采集,并通过LED屏实时显示,同时按照客户要求对数据进行处理与数据传输。

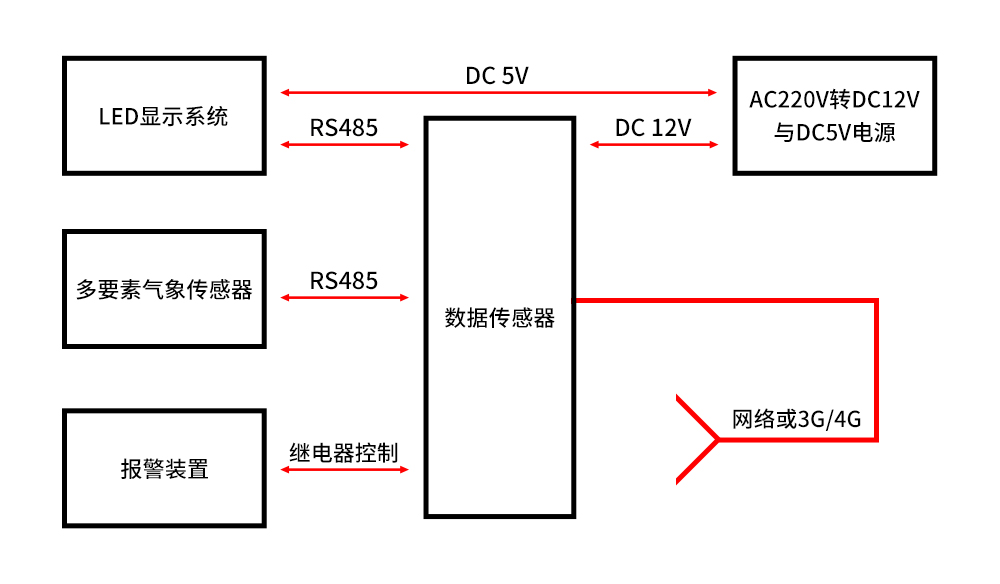

  二、系统组成

  系统的基本组成有,电源控制系统、数据采集器、各类气象环境传感器、LED屏显示系统。

  1)电源控制系统,负责AC220V电源的接入、保护与转接输出,其中AC220V电源的输出给LED屏显示系统提供电源, AC220V转DC12V给数据采集器提供电源;

  2)数据采集器,是整个系统的核心部分。首先,负责各类气象环境传感器的数据读取与数据处理,在本方案中各类气象环境数据通过数据采集器处理后输出给LED屏显示系统;其次,可以对LED屏显示系统实现灵活的控制和管理;还有,各种开关量的输出,例如空气质量超标报警与报警装置控制安装等;.后,数据采集器还具备基本网络与3G/4G通信功能。

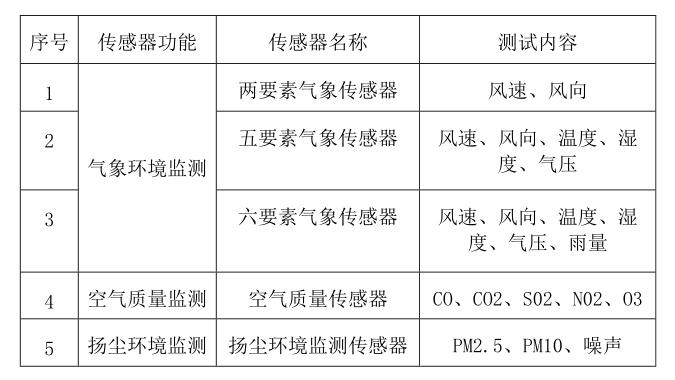

  3)气象环境传感器,我公司可以提供各类气象传感器、空气质量传感器与扬尘环境监测传感器,具有成熟的产品生产线,也可以根据客户的需求做定制产品。

  4)LED屏显示系统,包括LED屏、电源与控制卡等。LED屏根据安装的位置分为户外、半户外与室内,色彩分为单色、双色与彩色,尺寸及规格可以定制,

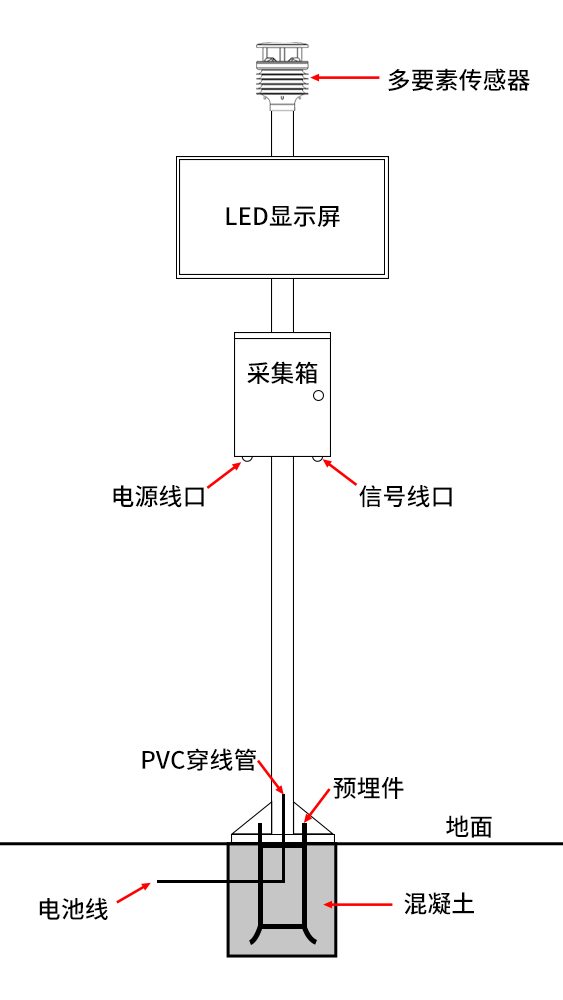

  三、工程案例

  本方案保护系统组成的四大部分,电源系统、数据采集器、6要素气象传感器、LED屏显示系统。LED屏选用P10单色全户外LED屏,一共6块,组成3*2LED屏,屏宽105cm,屏高41cm(带边框),这样大小的屏可以显示2行完整地气象数据名称、数据与单位,然后进行切屏循环显示。
