管道噪声探测器(Pipe Noise Detector)是釆用增敏结构的超高灵敏度压电式传感技术原理的专用于管道泄漏噪声监测的仪器。

基本参数

产品型号:FM-GTQ
测量对象:

噪声

工作温度:

-40℃~+60℃;

适用范围:

自适用环境

输出信号:

Lora+NB-iot+type-C通讯,无线

供电方式:

详细介绍

  FM-GTQ型管道噪声探测器使用说明

  请仔细阅读此说明,并按照说明书安装与使用!

  一、功能介绍

  管道噪声探测器(Pipe Noise Detector)是釆用增敏结构的超高灵敏度压电式传感技术原理的专用于管道泄漏噪声监测的仪器。

  它通过高精度数据釆集、环境噪声自适应处理,将感应区域监测到的微震或者管道噪声进行信号预处理并进行初步判断,并将处于合 理区间内的信号通过低功耗无线方式发送到云端的服务器,有服务器 中内含的泄漏分析算法依照管道特点给出分析结果,并给出泄漏可能 的置信度。

  管道噪声检测仪及其后端分析系统主要具有以下功能:

  (1) 强磁体自吸式上电检测;

  (2) 柔性接触面,与管道接触更加紧密;

  (3) 软件任意配置监测参数;

  (4) 支持无线NB远传、Lora近端通讯及type-C本地通讯;

  (5) 泄漏信号分析准确;

  (6) 大容量锂电池可充电;

  (7) 红蓝双色指示灯,釆样与通讯过程明确;

  (8) 服务端软件B/S方式展示,跨平台操作;

  (9) 固件可升级。

  二、参数特性

项目

指标

监测距离

>=300 米

电池容量

6000mAH

待机功耗

<50uA

运行功耗

每次充电后运行时间〉2年@每天上报一次

监测信号

声波与振动

上报间隔

10分钟-10080分钟(7天)上报可设

釆集方式

24小时模式与夜间模式可设

釆样时长

4-7秒可设

存储容量

128MB

通讯方式

LoRa+NB-IOT+typeC

安装方式

磁吸安装

防护等级

IP68

充电接口

USB TYPE-C

  三、外观与说明

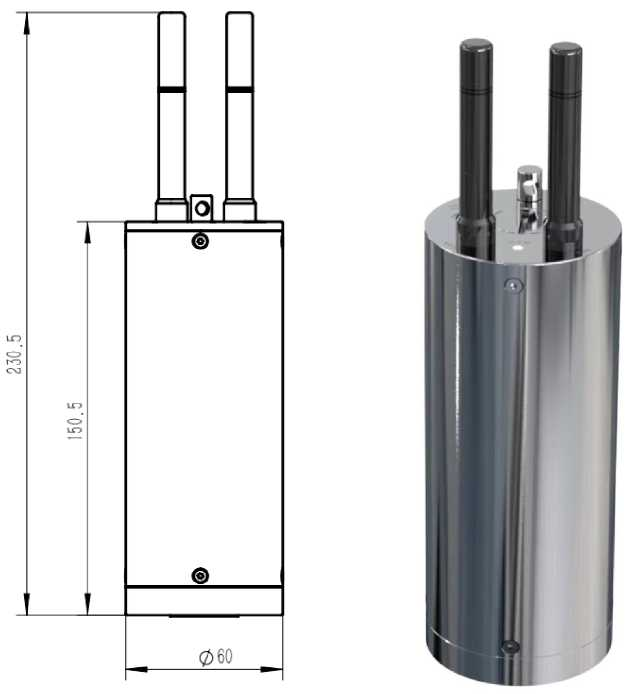

  FM-GTQ型管道噪声探测器总高度220.5mm,直径60mm。顶部安装 有NB-iot及Lora天线;底部为强磁铁;顶部带吊环螺钉便于探测管 道内安装;顶部堵头螺母拧开后为type-C充电口,支持客户端本地 连接;顶部具有指示灯,充电时亮红灯,信号釆集时亮红灯,信号发 送时蓝灯闪烁。

  四、使用注意事项

  为了方便您的使用,请注意以下事项:

  1、 管道噪声探测器底部连接内部敏感元件压电陶瓷,属于易碎 物品,运输或搬运中需要对底部进行保护,用海绵之类柔性物体包覆 (使用中除去),使用过程中严禁高处掉落,以免损坏。

  2、 管道噪声探测器使用Lora+NB-iot+type-C通讯,无线通讯方 式使用环境不能屏蔽信号。

  3、 管道噪声探测器承受z大水压为0.5MPa,压力超出z大值可 能造成内部结构损坏,并危及系统的使用安全。

  4、 当系统提示缺电时,应该及时充电,充电口 type-C位于顶部 堵头螺母内,充电时指示灯亮红灯,充完电后应及时拧紧顶部堵头螺 母,并注意堵头密封圈是否掉落!

  五、通讯拓扑

  管道噪声探测器支持无线通讯方式与有线本地通讯方式。

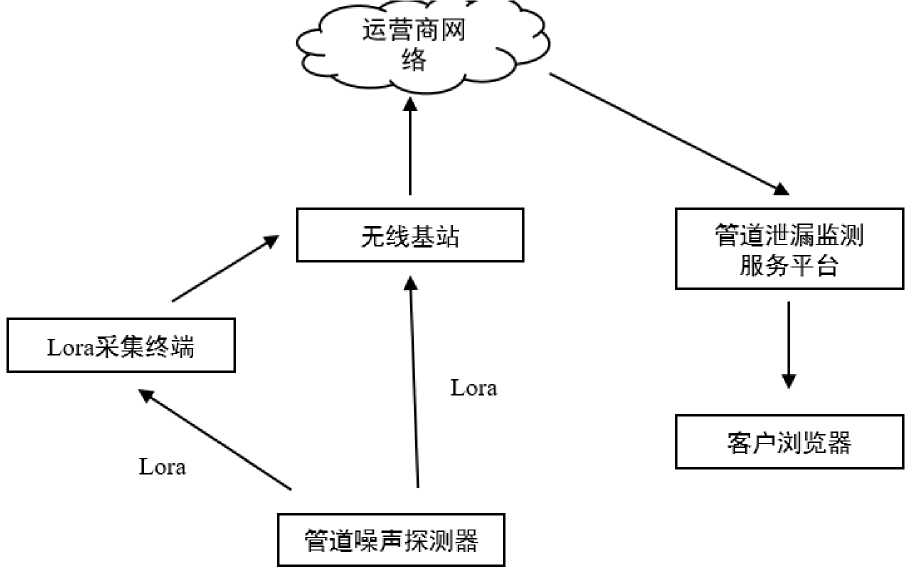

  无线通讯方式:

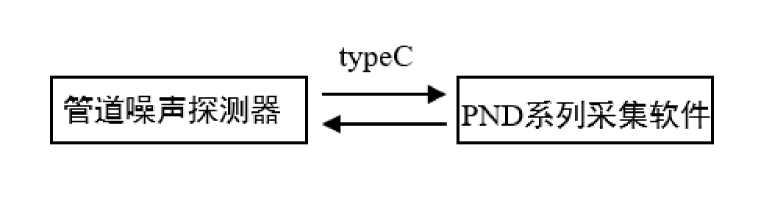

  有线本地通讯方式:

  六、装箱清单



部件名称

规格尺寸

数量

备注

管道噪声探测器

全不锈钢

1

探测器主体

LoRa天线

SMA 接口

1

长度80mm

NB-IOT天线

SMA 接口

1

长度80mm

充电配件

充电头

充电线

1

标配1m充电线
