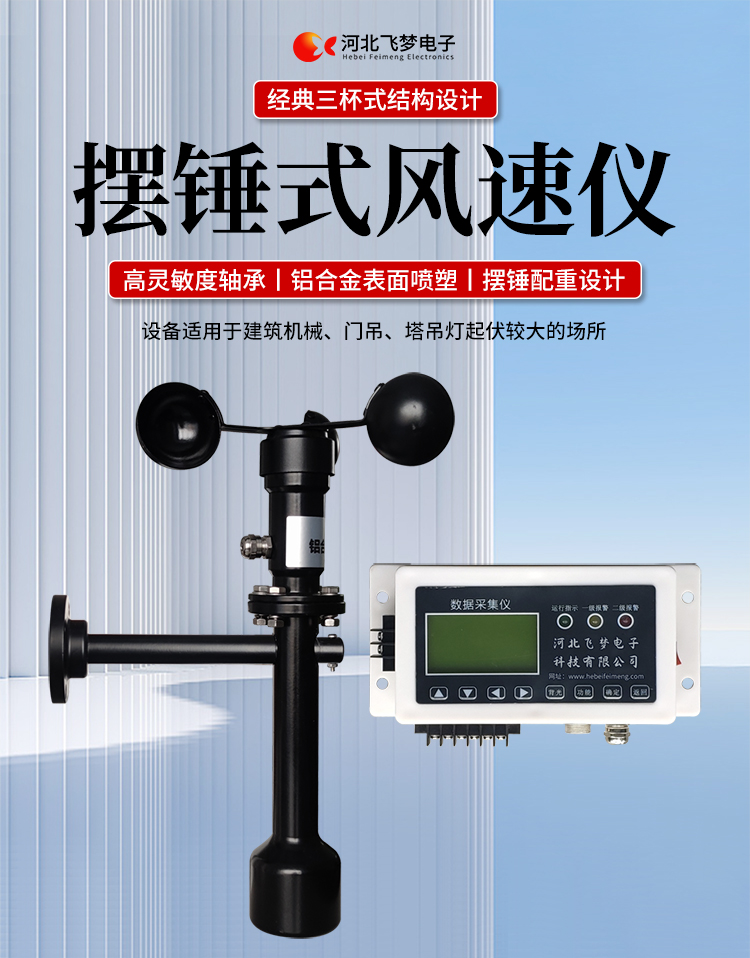

FM-1摆锤式风速仪

简述：

FM-1摆锤式风速仪是由智能测控主机、高精度测量风速传感器和通讯软件三部分组成。智能测控主机用于实现传感器的检测、显示、存储和报警。该仪器采用微功耗芯片和电路设计，优质存储芯片，数据读取快、存储容量大。配有液晶显示屏，可随时查看实时数据。高精度测量风速传感器，性能可靠，携带方便，是一种较为先进的测量风速的仪器，测量精度高，量程宽，稳定性能好，低功耗，抗外界干扰能力强，可全天候工作，不受天气变化的影响等优点。

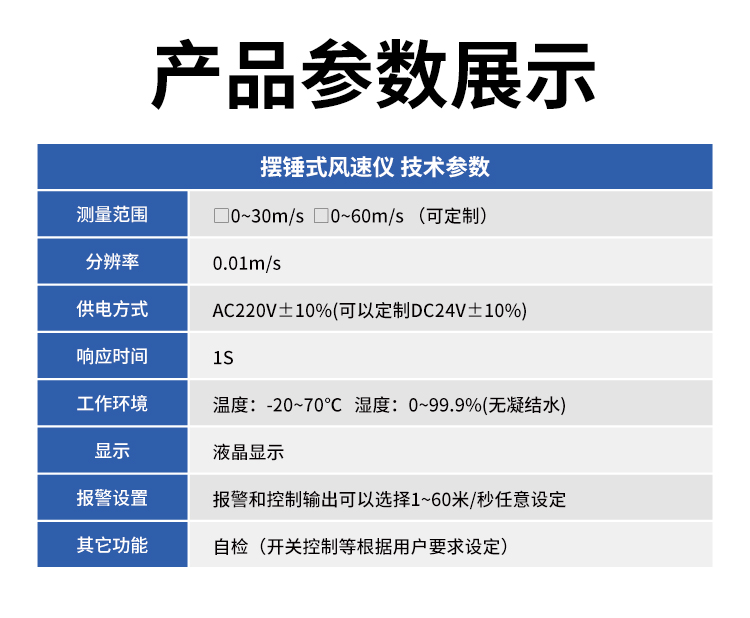

技术参数：

突出性能：

FM-1摆锤式风速仪，采用电子技术、微电脑处理技术为一体，主机采用自主研发单片机主板及其配套的标准I/O板卡，外加相应的信号调理模块，对数据采集及输出控制可灵活变更，低功耗，数字电路全部采用 CMOS芯片，有断电记忆功能，可以长期连续工作，传输距离远，抗电磁干扰能力强等功能。

.专业的一体化安装方式，体积小巧，携带、安装方便。

.显示功能，自动检测风速信号进行微机处理;在显示屏上显示风速或风力等级。

.具有声光报警功能，窗口显示的是风速报警控制值，加、减可以设置报警值，当超过预设风速时，发出控制命令(切断设备电源，使设备停止工作)进行声光报警。

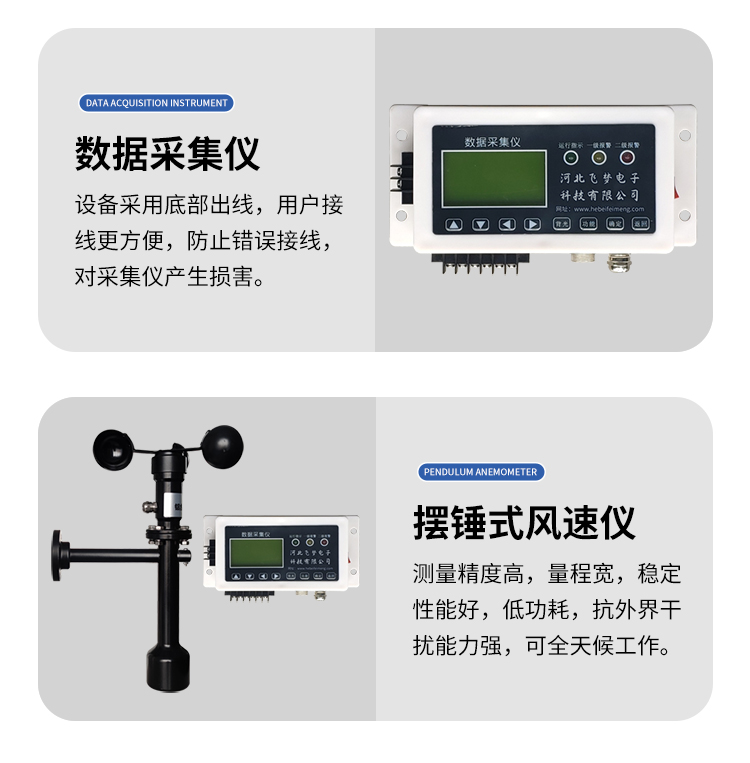

.安装调试全部键盘操作，给用户更改起重机工况后调整带来j大方便，仪表顶部采用插入式接线，使用户接线更方便，防止错误接线，造成对主机的损害。

  安装在固定位置可以自由转动仍然保持与地面垂直，可自由平衡在±800，有阻尼功能

风速仪系统构成

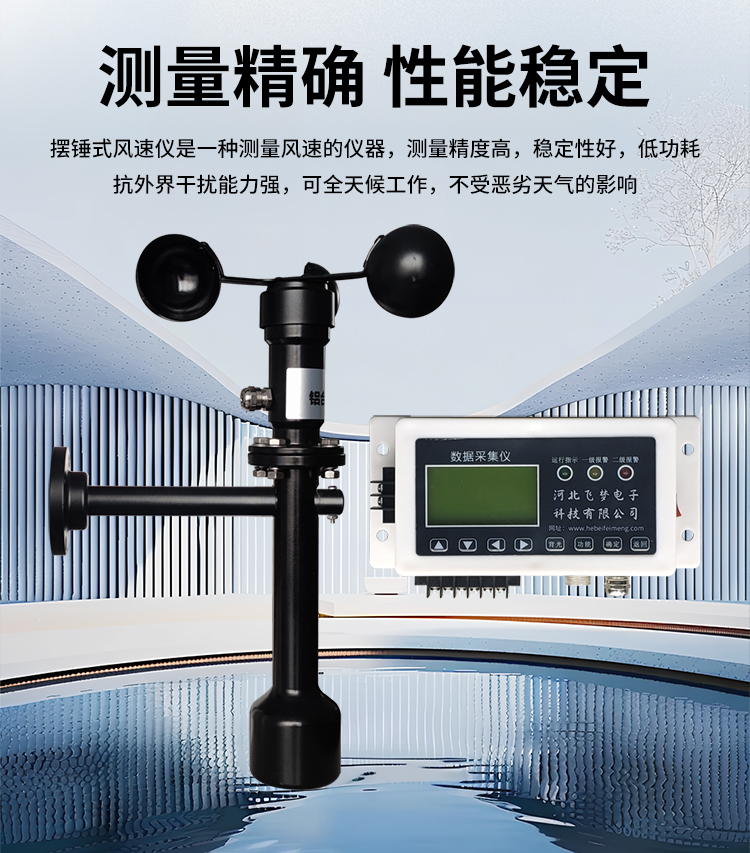

FM-1摆锤式风速仪由风速传感器、主机、传输电缆等附属装置构成。

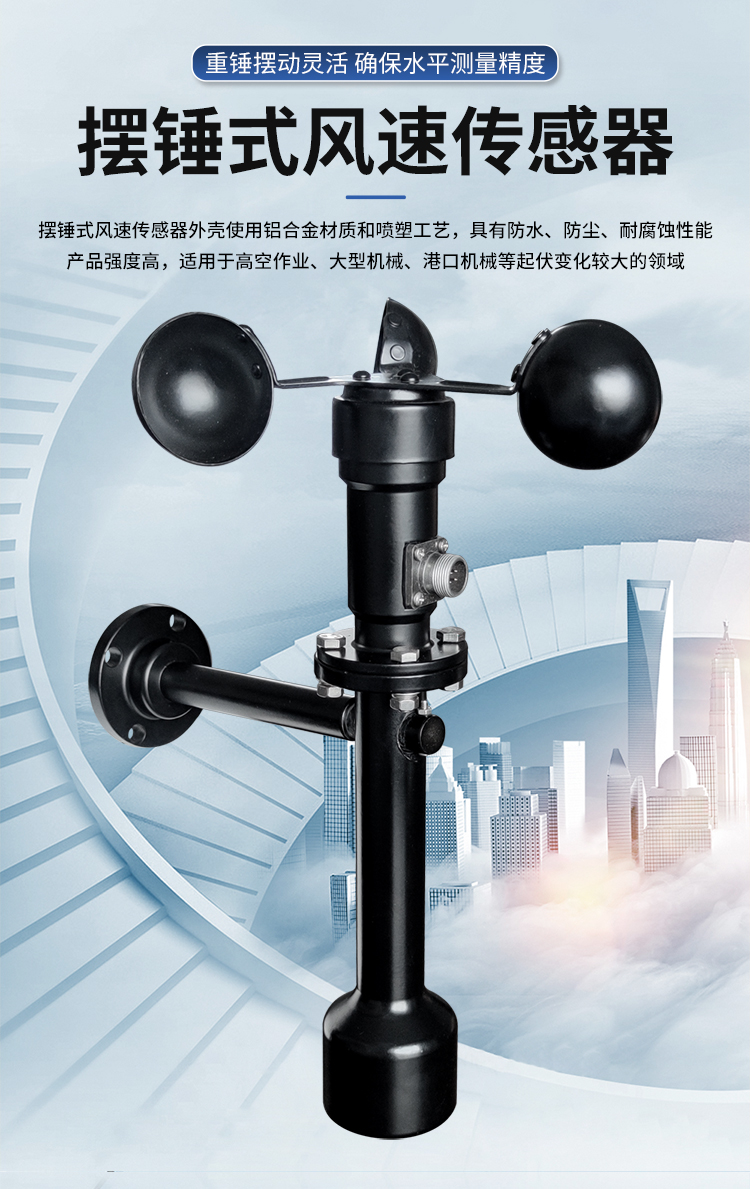

1、测风传感器

风速传感器的风杯由高耐候性、高强度、防腐蚀和防水金属制造，传感器壳体使用铝合金成形，内部电路均经过喷涂三防漆处理，整个传感器具有很好的耐恶劣环境的适应性。

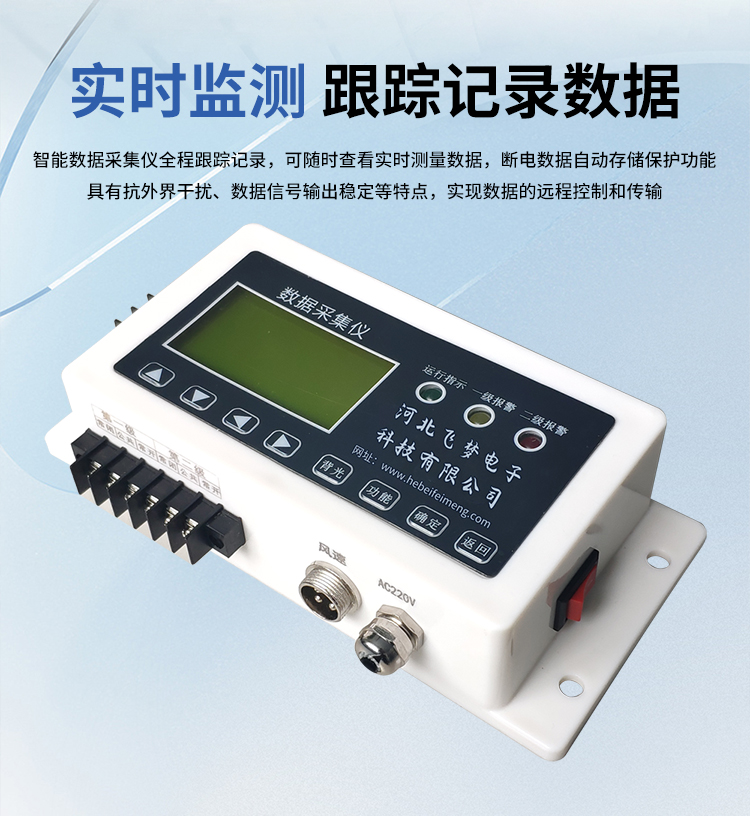

2、主机

 风速仪主机由信号处理电路、单片机电路、数码管显示器、报警控制电路组成， 机箱采用 ABS工程塑料壳体，箱内配有高可靠供电电源，具有j可靠的抗电磁干扰能力，高低电压保护能力，能保证主机在－20℃～60℃,湿度10％─95％范围内均能正常工作。

3、自动报警电路

当风速超过预警风速时，会声音自动报警，提示工作人员注意。

现场安装调试及使用

1、安装说明:

测风传感器的安装：

a、 风速传感器应安装在相距 500-600mm水平面距地面或船甲板高度的支架上。

b、安装尺寸如下：

2、使用说明：

在正常工作时：窗口风速显示当前实时的风速；按风速和风力键切换后显示的是风力等级；

在设置运行时：窗口显示的是风速报警值

适用范围：

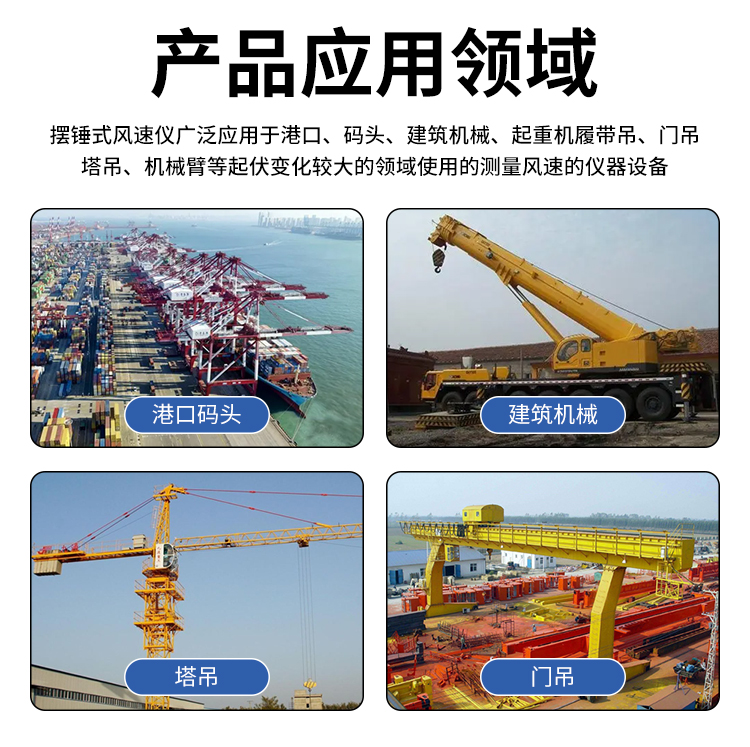

　　超声波风速报警仪广泛应用与建筑机械(起重机、履带吊、门吊、塔吊等)、铁路、港口、码头、电厂、气象、索道、环境、温室、养殖等领域测量风速和风力。可以实现设备风速指示数字化及自动化，是相关设备不可缺少的安全检测仪器。
