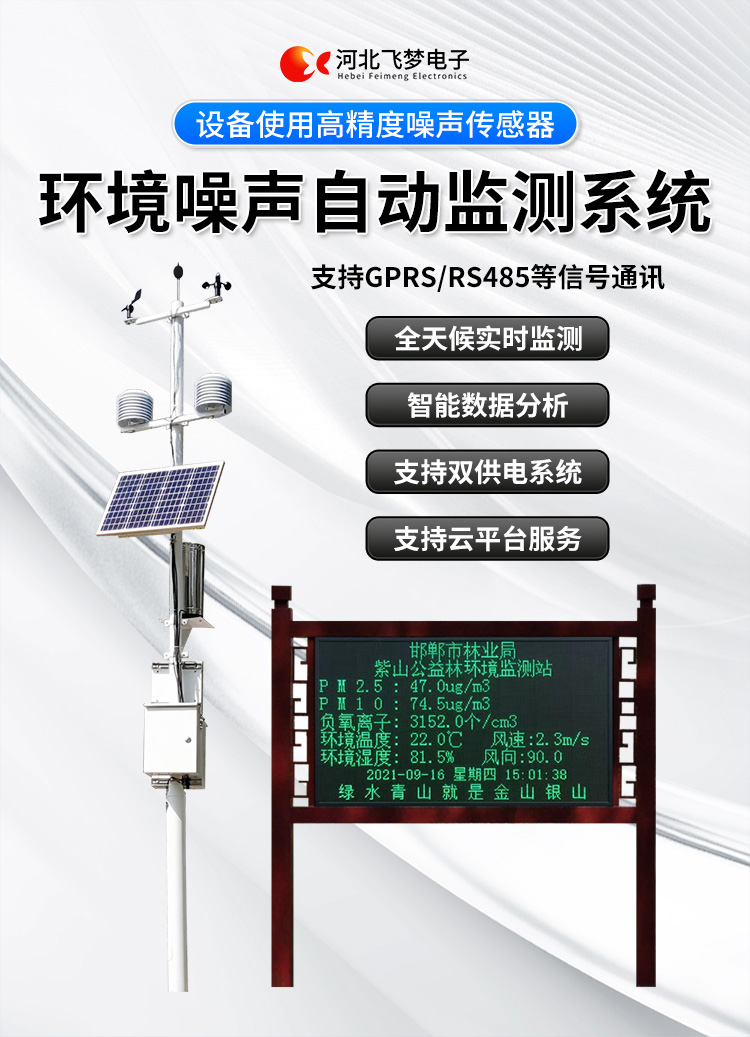

FM-ZSXT环境噪声自动监测系统

环境噪声自动监测系统是在监测点位采用连续自动监测仪器对环境噪声（声环境功能区噪声、交通 噪声、固定污染源噪声等）进行连续的数据采集、处理和分析的仪器系统。

环境噪声自动监测系统主要 由噪声自动监测子站、管理控制中心及数据传输系统组成。自动监测子站由噪声监测终端、全天候户 外传声器单元、GPS、气象、车流量、各种选配部件、不间断电源（UPS）、数据传输设备、固定站设 施等构成，管理控制中心主要由数据通信服务器、数据存储服务器、噪声计算工作站、管理系统、信 息发布系统等构成。

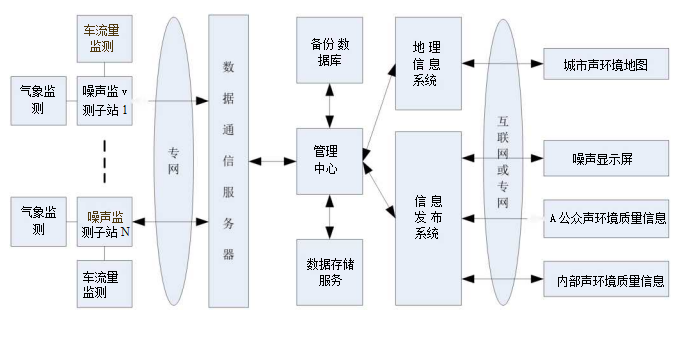

噪声自动监测系统结构示意图

系统特点：

能够满足声环境功能区噪声、交通噪声、固定污染源噪声等的联系监测。

能够采集气象数据（风速、风向、雨量、气压、温度和湿度），统计时可以自动剔除下 雨或大风时候的数据，并在实时数据上做无效数据标记。

可集成交通数据，测量车流量和车速等，用于交通噪声的监测。

可以对数据进行长期监测和保存，可以提供噪声治理分析。

能够提供自定义报表，根据用户的要求生成所需报表。

及时性事件通知，实时将系统事件发送到管理人员手机上。

提供多用户级别管理，可以实现管理人员各自管理自己负责的部分，不会影响到其他管 理人员。

公众声环境质量数据发布的自动筛选功能

采用多种通信方式，数据传输模式、传输流程、传输格式等

安全可靠，采用全不锈钢机箱，强度高、耐腐蚀。

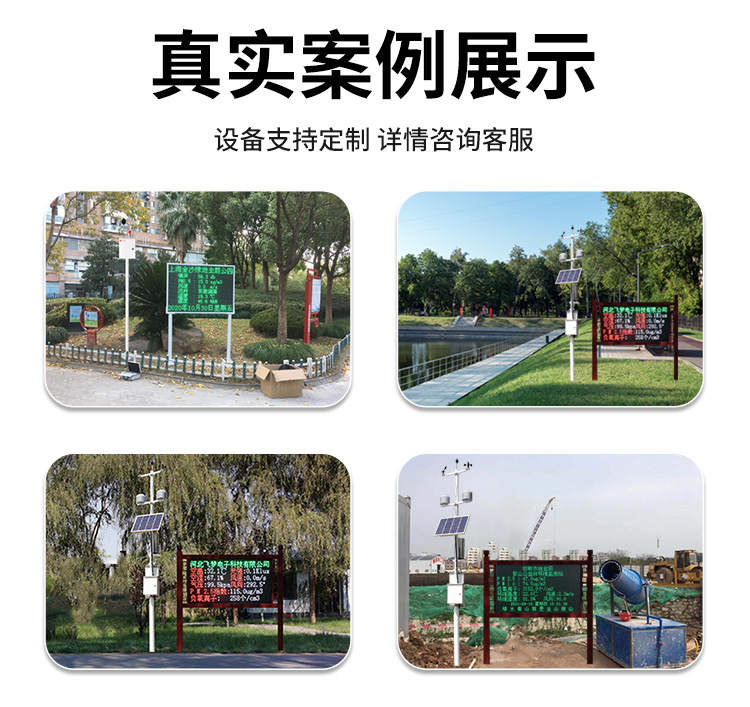

噪声自动检测系统组成

噪声监测

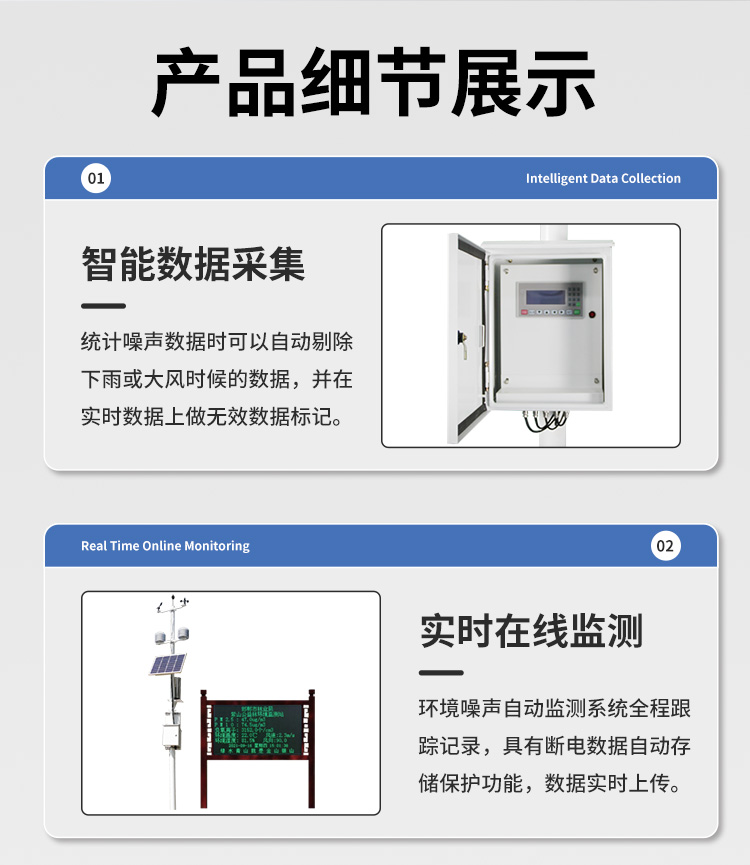

噪声监测采用FM-ZSXT型自动监测前端，FM-ZSXT是河北飞梦电子科技有限公司经过多年的开 发和改进后的一款户外在线监测仪器。噪声监测前端主要包括户外传声器单元和数据采集控制单元两部分。

噪声监测前端主要特点

符合标准：IEC 61672； GB/T3785-2010 1 级；GB/T3241 -2014 1 级；JJG 188-2017《声级计》； JJG449-2014《倍频程及1/3倍频程滤波器检定规程》；JJG 1095-2014《环境噪声自动监测仪》； JJG778-2019《噪声统计分析仪》

可选实时频谱分析（GB/T 3241 -2014 1级）

★传声器入射0, 90度（符合国家《环境噪声自动监测系统技术要求》）

★采用数字信号处理技术

★系统能够定时自动或远程手动校准

★存储容量大，并支持容量扩大

★噪声超标自动录音并上传

★可根据气象模块的测量结果自动排除下雨或大风时的数据

★配合气象模块可以实现对户外传声器自动加热去潮

★具有后备电源，停电时仍然可以保证系统的正常运行

★响应环保，可以搭配太阳能电源模块使用

★包含传声器部分的自动校准功能

★维护方便

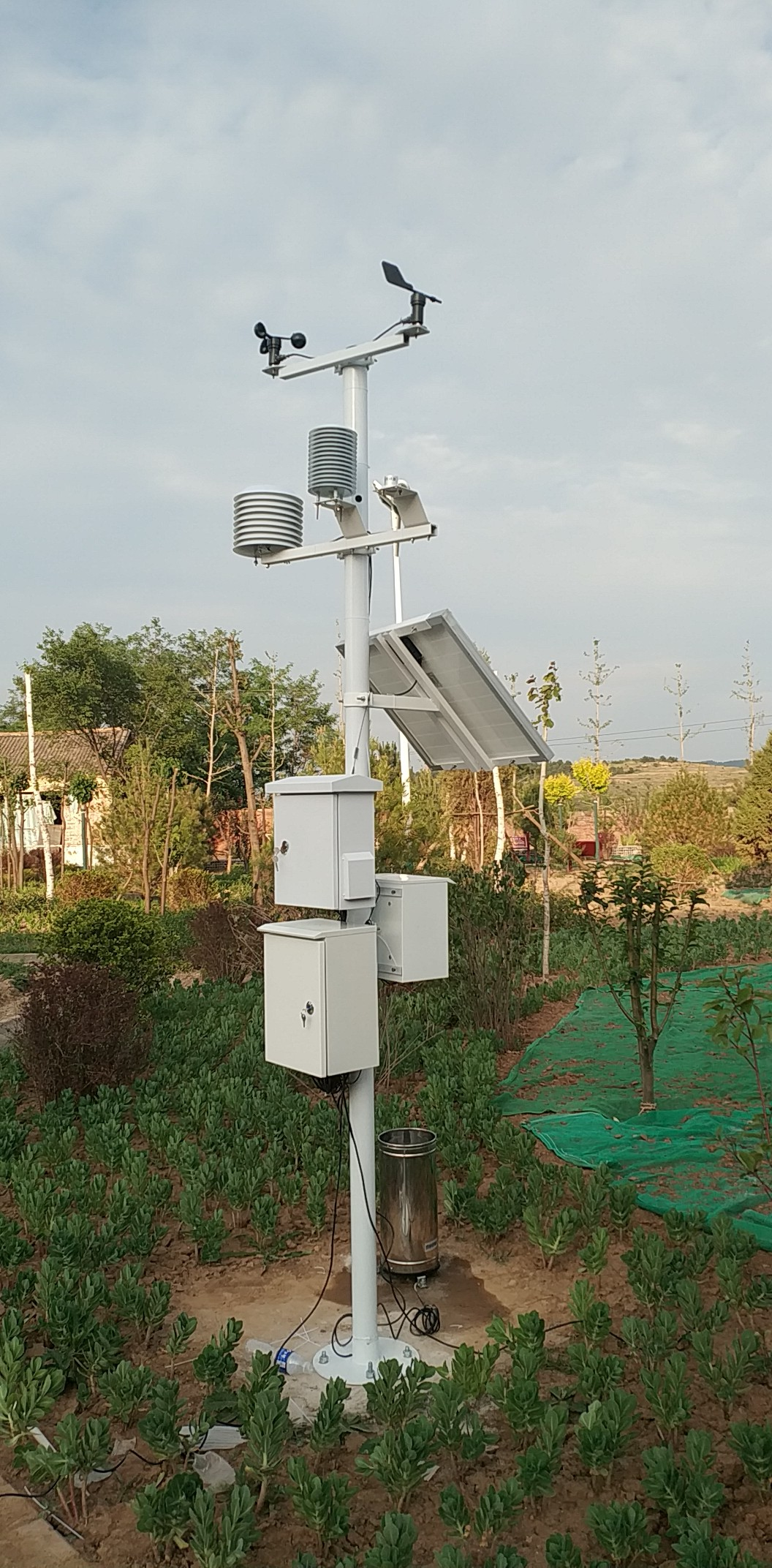

气象监测

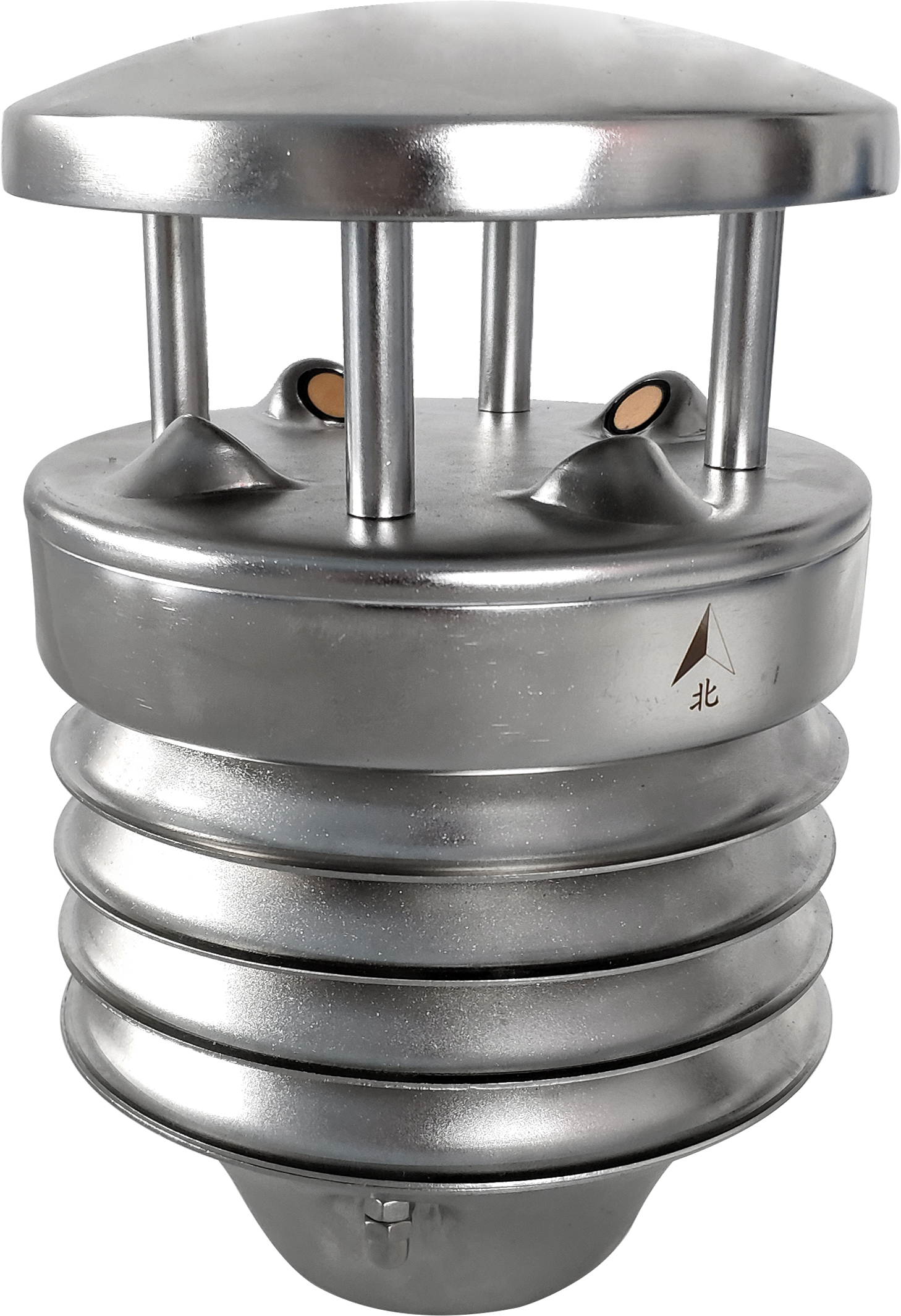

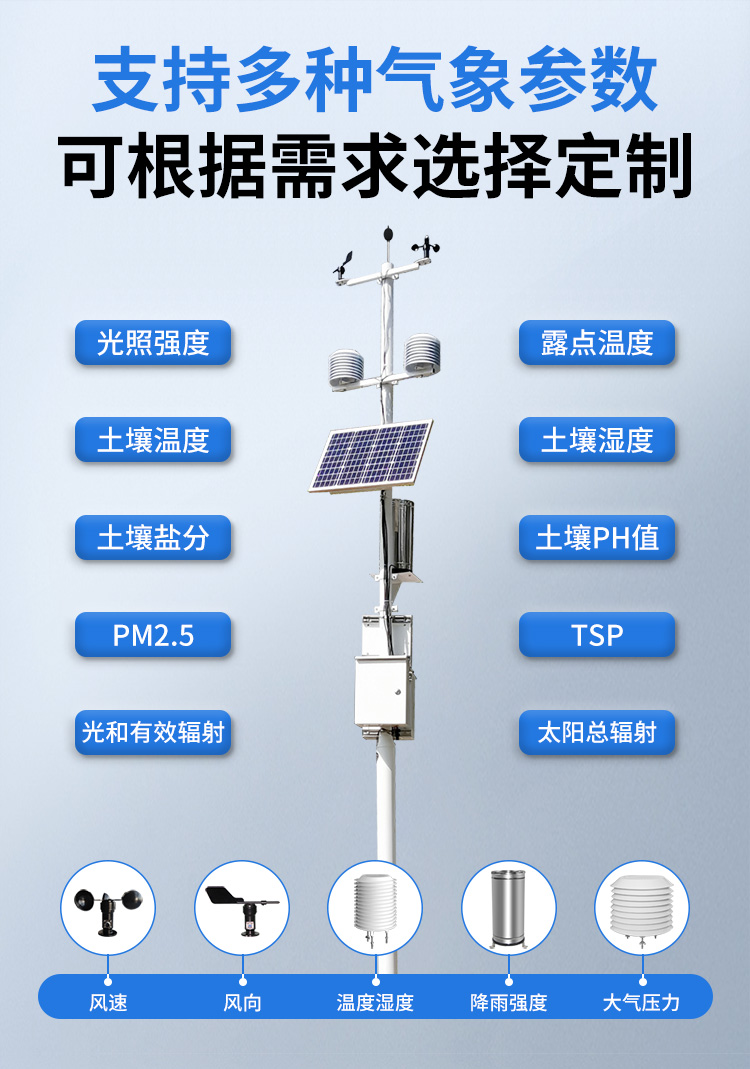

气象监测系统是采用六合一气象传感器，能够对风速、风向、 温度、相对湿度、大气压力、降雨等6种气象要素进行实时监测。

体积小巧、结构紧凑、安装简便，非常适合于气象站、建筑物、 码头、港湾、户外活动场所等需要对当前气象进行实时监测的场所。

内置的传感器采用超声波来测量水平风速、风向。对降雨的测 量则是通过雨量传感器来完成的，它是利用雨滴对传感器表面的撞 击来实现对降雨量、降雨强度、持续时间等信息的实时监测的，与 传统雨量桶相比具有无与伦比的优势。而其具有对大气压力、温度 和相对湿度进行实时监测的能力。能够对风速、风向、降雨进行温 度补偿修正，而且能够防止水汽、结冰、雾气等对测量产生的影响，以保证测量数据的准确性。

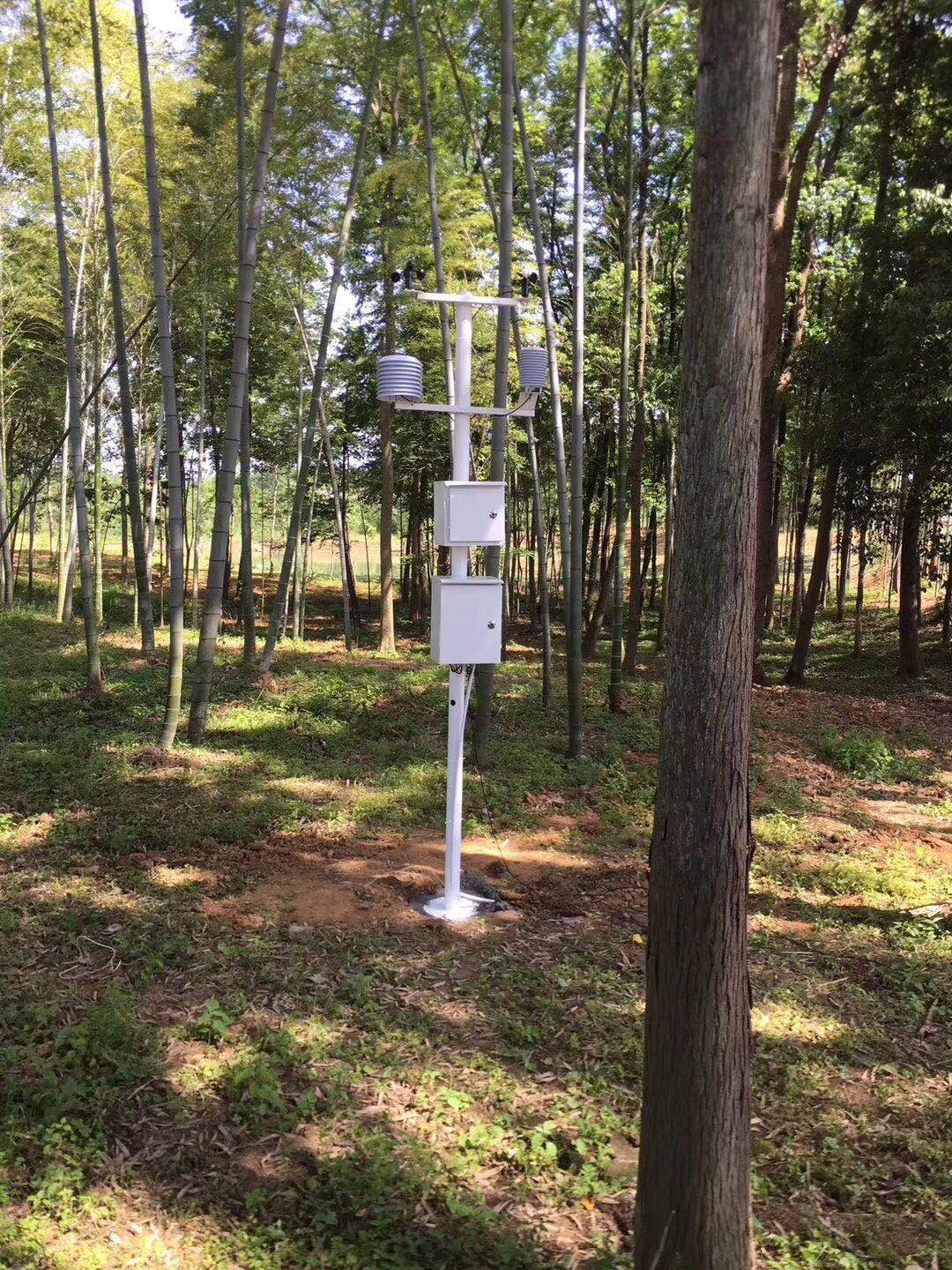

可以采用太阳能供电，使其在遥远地区也能正常工作。其安装使用也十分方便，利用配套的安装 支架（选配），单人即可实现快速安装。

特点：

可同时测量六个重要气象参数（风速、风向、温度、相对湿度、大气压力、降雨）

精确可靠、低功耗

安装简单、结构紧凑、轻巧

采用防紫外线、防腐蚀材料

由于无移动部件，使其坚固可靠，维护周期长

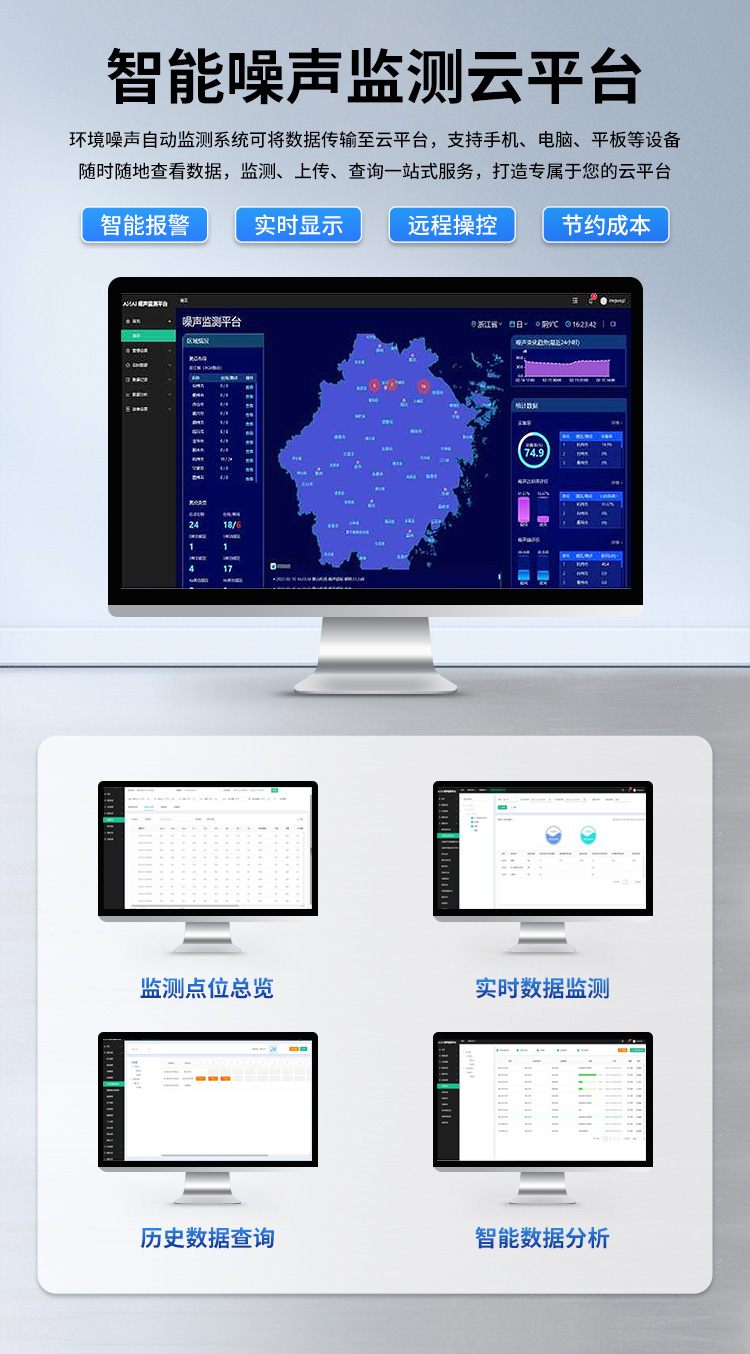

噪声管理平台（WEB端）

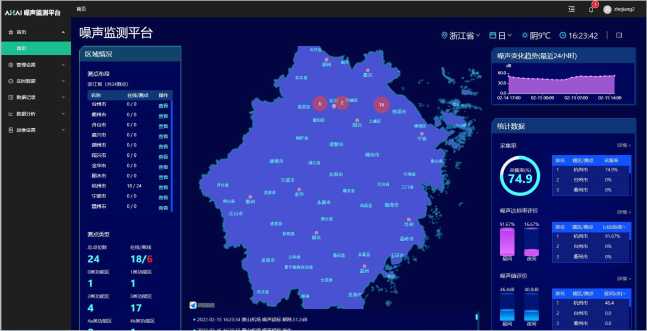

首页

配合在线数字地图，以地图的方式 显示系统整体的情况，包括测点分布、 在线、采集率和噪声排名等。

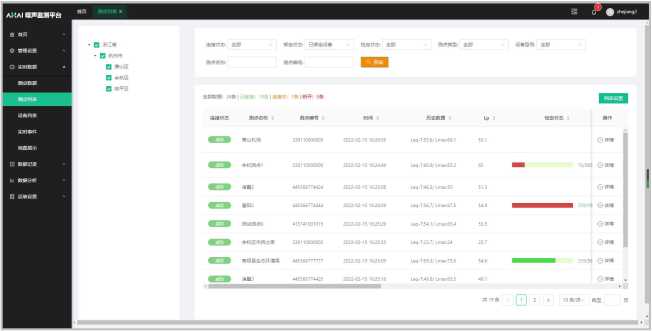

1列表显示

在需要了解测点更多信息时可以采 用列表显示界面，列表界面下能够对多 测点按测点编号或名称排序显示，也可 以按照连接状态、功能区类型或市区等 分组显示，在测点比较多的情况下可以 很快的找到所关心的点位，并将关心的 点位集中显示，便于监视

2. 列表显示

在需要了解测点更多信息时可以采

用列表显示界面，列表界面下能够对多

测点按测点编号或名称排序显示，也可以按照连接状态、功能区类型或市区等

分组显示，在测点比较多的情况下可以

很快的找到所关心的点位，并将关心的

点位集中显示，便于监视。

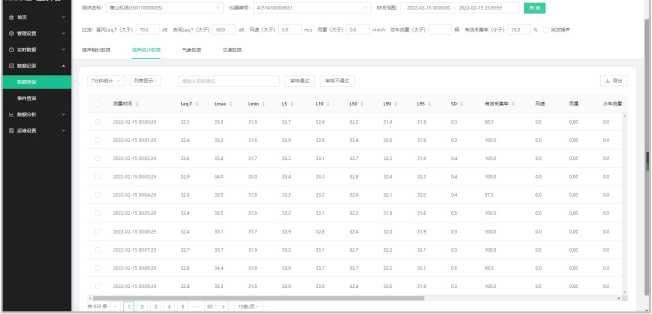

3历史数据査询

通过数据采集率能够全面了解历史 数据的存储情况，并且可以从该界面直 接进入相关数据的历史数据调阅界面， 方便各数据之间的调阅。

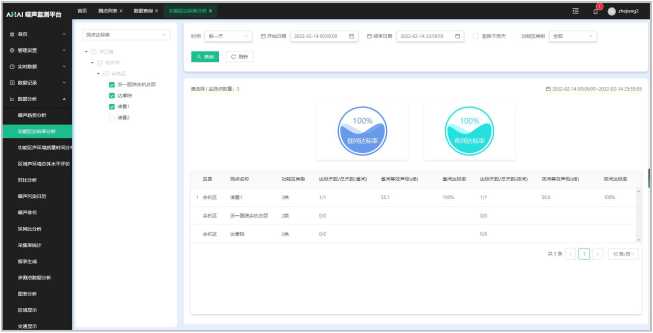

4分析功能

系统集成了丰富的分析功能，包括 噪声趋势分析、达标率分析、功能区时 间分布、区域噪声评价、道路交通噪声 评价、对比分析、污染日历、噪声排名、 同环比分析等。

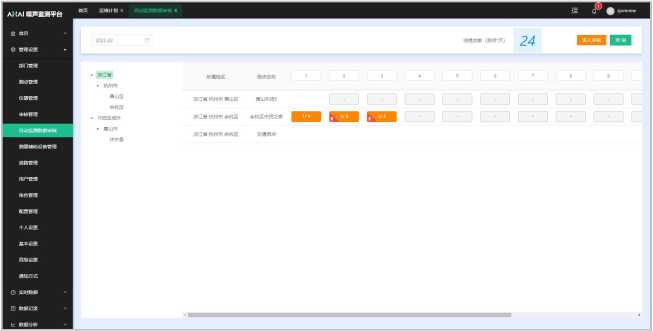

5审核功能

采用多级审核机制，实现对测量的数 据进行审核，保证进入数据库的数据准 确性。也可以对运维、测点、设备、用 户资格和报表输出进行审核管理，确保 系统能够再法律法规的允许情况下运 行。

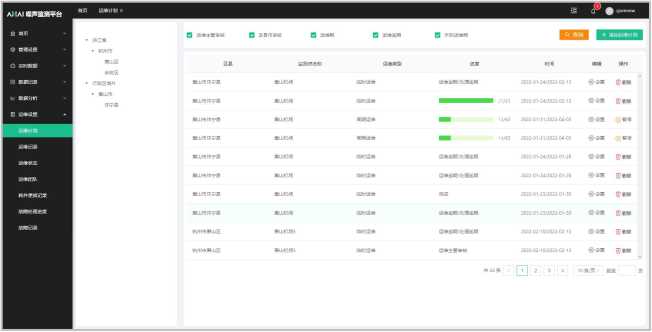

6运维管理

结合APP，可以实现对现场运维的管 理，具有运维计划制订、故障管理、耗 件管理、运维提醒、送检提醒、运维过 程审核、运维团队管理等功能。

视频监视

采用高清网络摄像头对现场进行图像采集，通过网络将图像实时传输到中 心控制机房。摄像头可以360度旋转，可以对周边环境进行多方位的监视。

可以通过关联噪声测点的数据实现事件触 发录像功能，可以设定自动录像的超标噪声值, 在噪声过大时就会将现场的画面记录下来，保存在硬盘中。

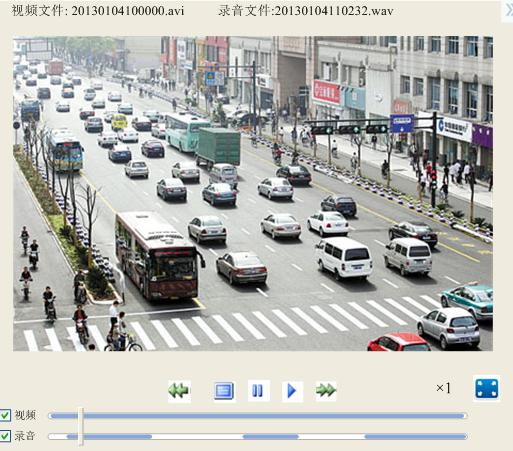

录像录音文件可以实现同步回放，并可以 显示对应时间的噪声、气象和车流量数据，从 而可以将噪声数据与现场环境联系起来，方便 噪声源的查找和噪声治理。

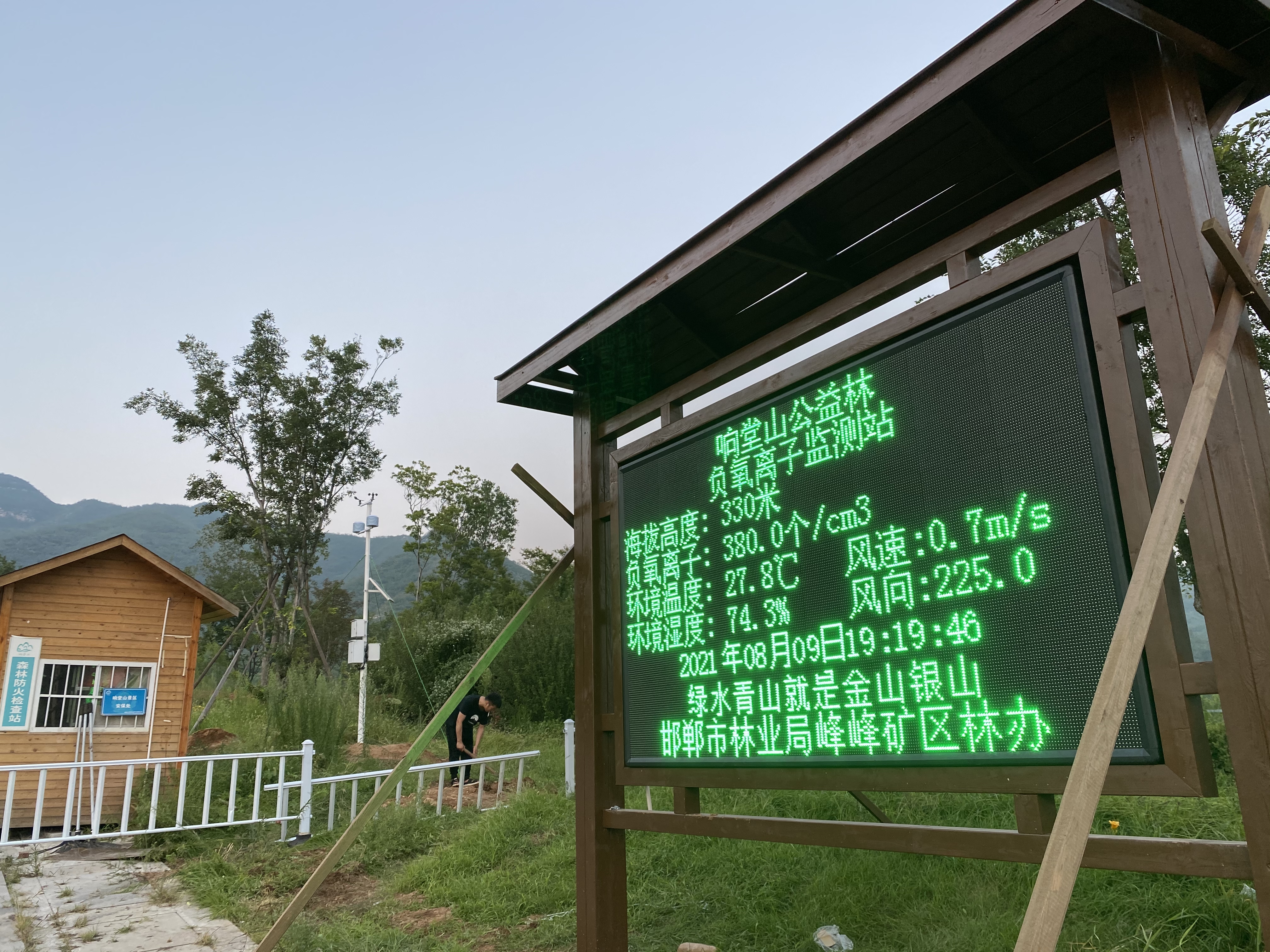

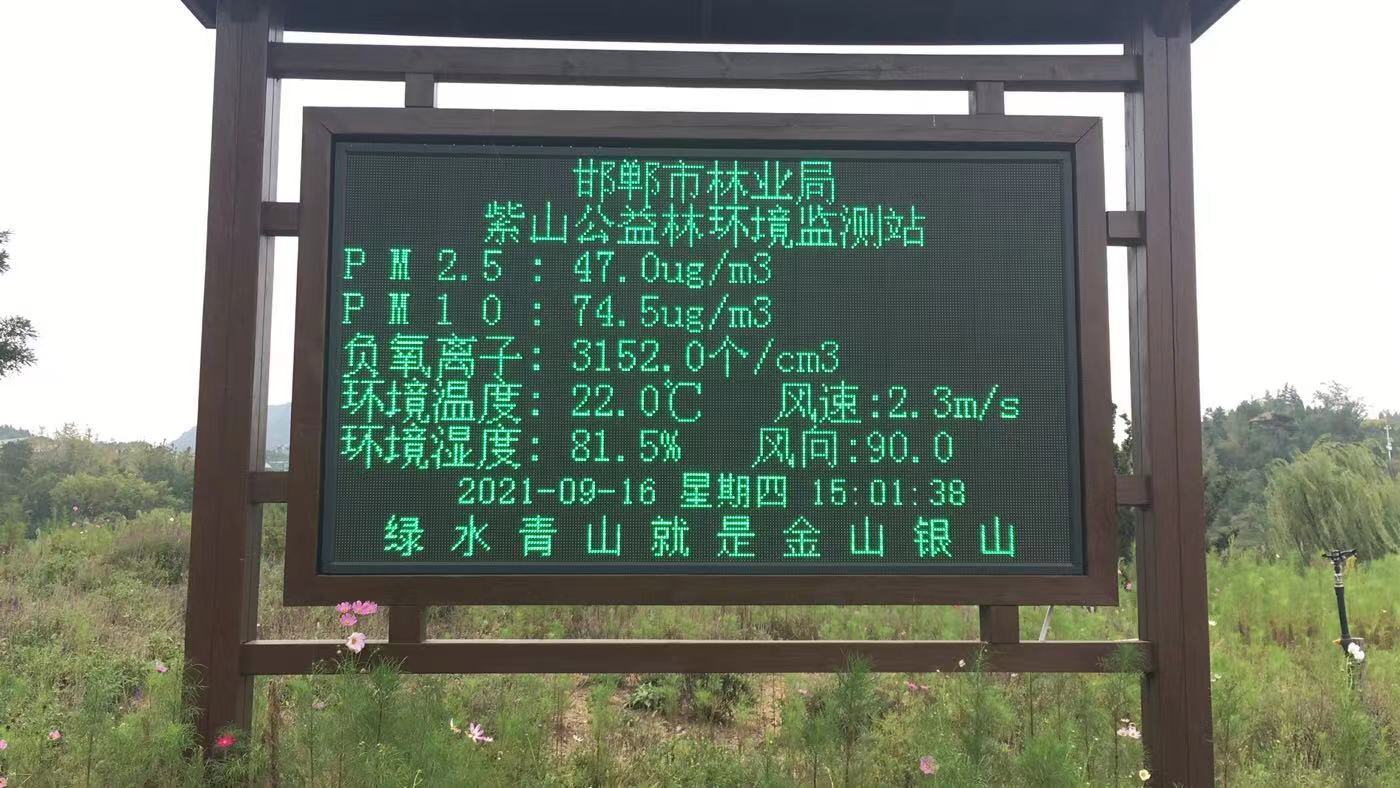

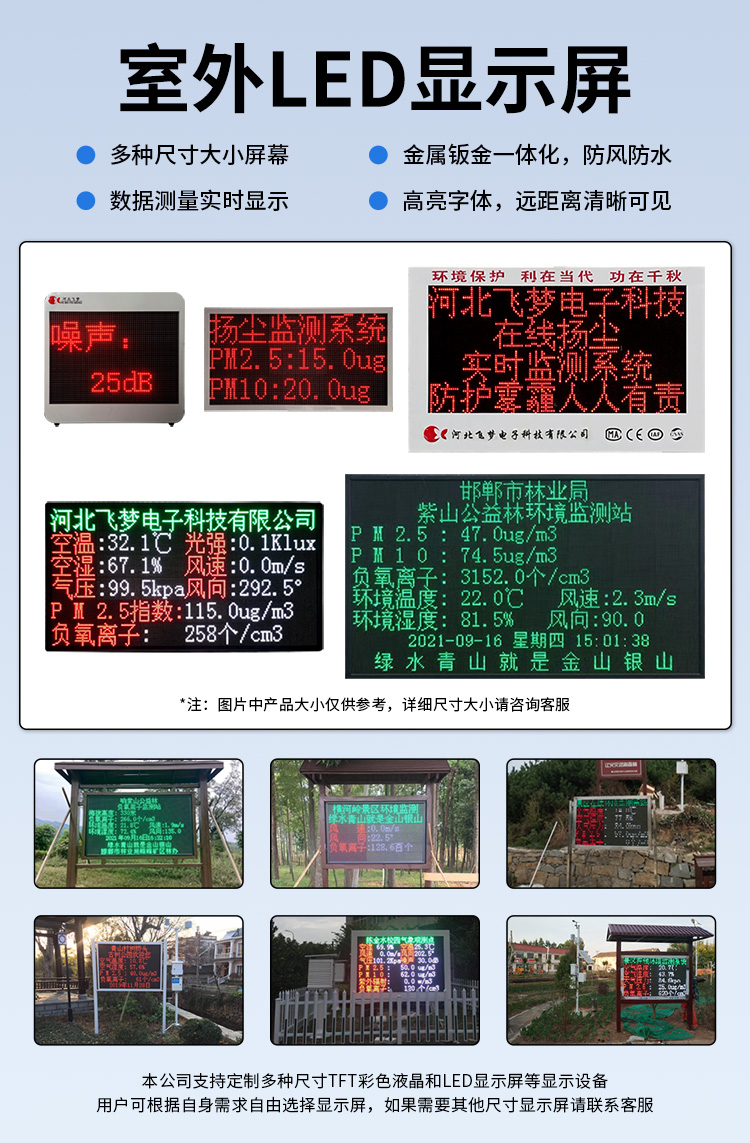

室外显示屏

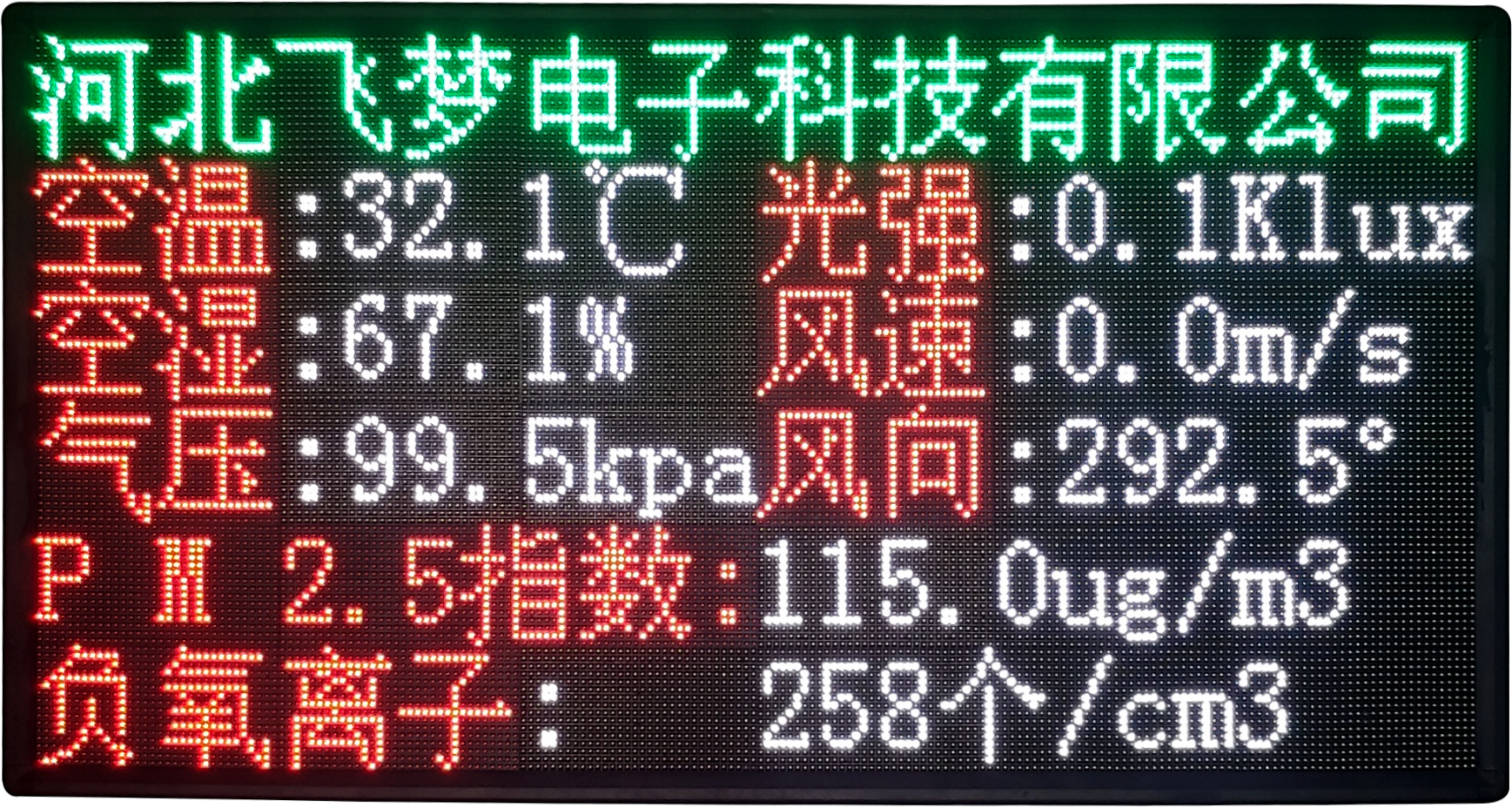

显示屏可以发布市政信息、当前气象指标和噪声结果，以及其他 信息，可以起到一个很好的宣传平台。常用的室外显示屏分全彩和双 色。

室外全彩LED显示屏采用红、绿、蓝全彩色像素作为发光器件， 还原自然界的真实色彩，采用国际先进的独立视频控制系统控制，光 纤传输控制信号，独立箱体结构，是目前最先进的室外LED平板显示 产品。

显示屏节目制作简单，采用通 用的LED Player软件，该软件是一套 专为LED显示屏设计的功能强大，使 用方便，简单易学的节目制作、播放 软件，支持多种文件格式：文本文 件，WORD文件，图片文件(BMP / JPG / GIF / JPEG. ..)，动画 文件(SWF/Gif)。
