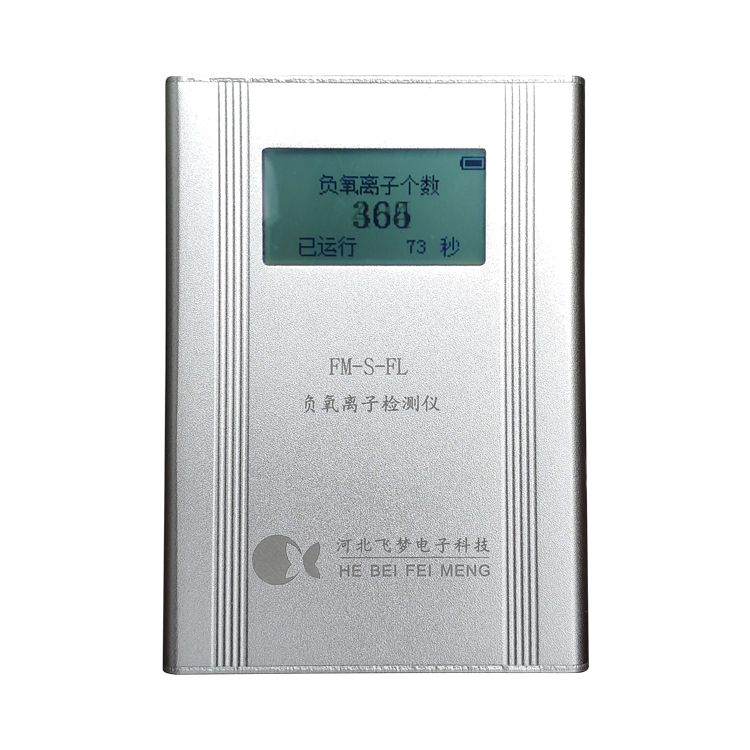

手持负氧离子检测仪
Handheld Negative Oxygen Ion Detector
使用说明书
V3.0
感谢您购买本公司产品，请仔细阅读本手册并将其妥善保存
以便日后查照之用
本公司保留改进和修改产品及其手册的权利
若涉及版本升级，恕不另行通知
目录
手持负氧离子检测仪
一、负氧离子
空气是混合物，由多种分子构成，由于自然界的宇宙射线、紫外线、土壤和空气放射线的影响，空气中的有些分子就释放出电子，阴离子。空气分子在高压或强射线的作用下被电离所产生的自由电子大部分被氧气所获得，因而，常常把空气负离子统称为“负氧离子”，负氧离子带负电，它无色无味。
长久待在都市密闭房间内，人们会觉得，当来到森林海边、瀑布等地方的时候，我们会觉得神清气爽，这就是空气负离子的作用。空气负离子也叫负氧离子，是指获得多余电子而带负电荷的氧气离子。它是空气中的氧分子结合了自由电子而形成的。自然界的放电（闪电）现象、光电效应、喷泉、瀑布等都能使周围空气电离，形成负氧离子。
在化学中，我们都知道，物质是由分子和原子组成的，分子是由原子构成的。原子是由原子核及围绕其旋转的电子组成，得到电子时显负电性，失去电子时显正电性，我们把正负电子运动现象称为离子现象。 在自然状态下，空气分子的极性呈中性，即不带电荷。但在宇宙射线、紫外线、微量元素辐射、雷击闪电等作用下，空气分子会失去一部分围绕原子核旋转的最外层电子，使空气发生电离。逃逸原子核束缚的电子称为自由电子，带负电荷。当自由电子与其它中性气体分子结合后，就形成带负电荷的空气负离子。
二、负氧离子浓度等级
根据大气负离子浓度大小划分为两类等级： 环境等级。 具体分级如下
|
浓度（个/cm³） |
环境分级 |
|
0～50 |
工业级 |
|
50～200 |
街道级 |
|
200～400 |
城市绿地级 |
|
400～1000 |
公园级 |
|
1000～5000 |
郊野级 |
|
5000～1 万 |
高山级 |
|
1 万以上 |
森林级 |
三、手持负氧离子检测仪
本品是由河北飞梦电子科技有限公司完全自主研发， 符合国际通行技术规范， 各项技术指标均达到国际水平。 产品采用了圆筒式离子收集单元和超微电流信号处理单元， 离子电荷转化效率高， 电荷采集稳定。 具有抗干扰能力强、 测试精度高、 量程宽、环境适应能力强等特点。
1. 参照标准
中国 《 空气离子测量仪通用规范》 GB/T 18809-2002
2. 工作原理
本品采用了独特的圆筒式空气收集器，主动采集大气中的负离子， 具有稳定的气流， 先进的负压除尘结构，保证长时间稳定运行。 采用I-V转换计算空气负离子。空气以恒定风速通过采集通道，外圆筒施加负电压，吸引正离子，与之对应采集板则吸引负离子，经过I-V转换电路后以电压的形式进行模数转换， 最后输出测量值。
3. 产品特点
◎ 采用全铝合金外壳的手持负氧离子检测仪， 具有优良的电磁屏蔽功能和抗污特性。
◎ 内置先进的放大电路及滤波技术， 可高灵敏、 稳定、 准确地探测负离子数量。
◎ 超大液晶显示屏
◎ 大容量聚合物锂离子电池
◎ 可自动调零，保证不同环境的采集精度
◎ 体积小巧，携带方便。
4. 技术参数
测量 方法： 圆筒式电极吸入式；
测量 范围： 0～10万 个/cm³,分辨率 10个/cm³；
测量 误差： 读数±10%； 离子迁移率≤±20%；
测量分辨率： 10个/cm³；
采样 频率： 10次/s ；
离子迁移率： 0.4～1.0（ cm2／V•sec） ；
电 源： 内置3.7V 2000mAh 锂电池；
工作 环境： 温度： 10～70℃ 湿度： 10～70% RH；
平均 功耗： ≤1.4W；
主体 尺寸： 123×88×38（mm） ；
防护 等级： IP41；
净 重： 400g；
5. 使用说明
1）整体结构

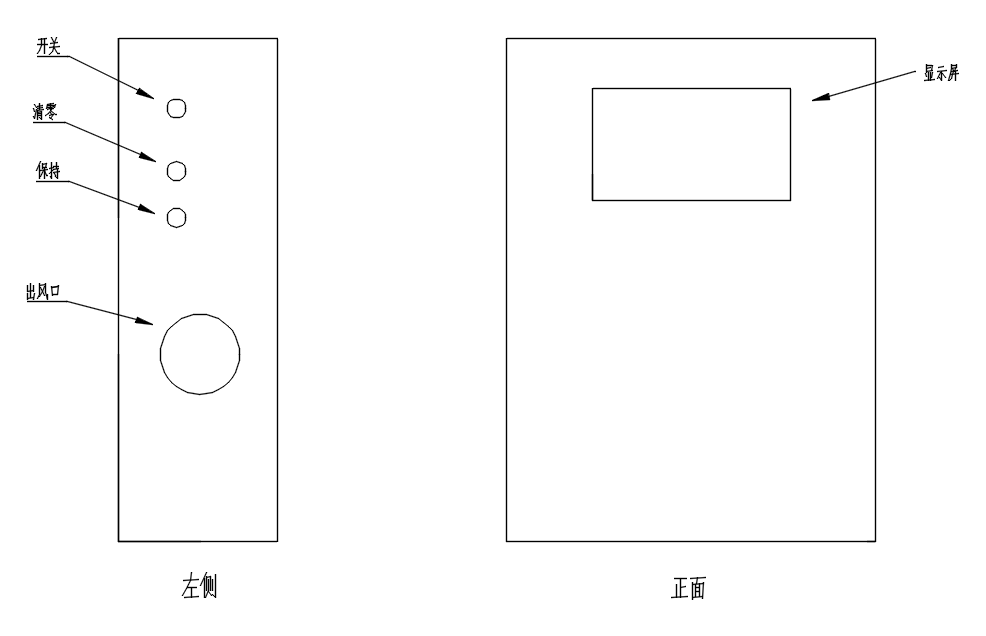

图1

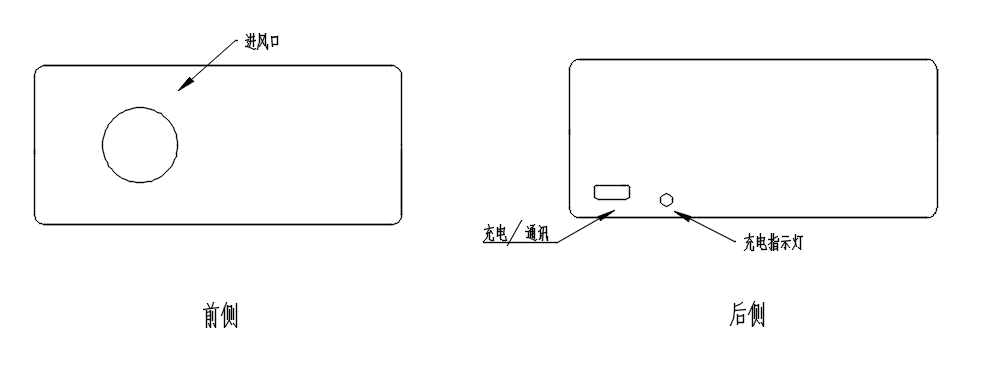

图2
2）使用说明
1、使用时，轻按左侧电源键，屏幕亮起仪器开始工作；再按关闭；
2、使用中请勿遮挡进风口和出风口；
3、由于空气中负离子迁移率的不同，做对比测试时，请将仪器的入风口置于与负离子释放源同一相对位置，保证测量数据真实可靠；
4、请在指定工作环境范围内进行测量读数；
5、按键说明：
1）清零键：按下，可使当前显示数据快速恢复为最低值；
2）保持键：固定显示当前采集数据；再按一下继续采集；
6、手动调零：
1）将设备置于低负氧离子含量的环境中，然后用物体挡住进风口，或将设备进风口朝下放在桌面上；
2）开机，先按下“保持”键，屏幕上方显示“Hold”字样，然后按下“清零”键，设备开始进入自动调零模式，一分钟后可以开始测量；（注意：若想获得最佳调零效果，保持当前状态不变，10分钟后再进行测试操作）
注意1：由于环境中负氧离子不断产生、消失，维持动态稳定，总体上是稳定的，记录数据时应取多次采集平均值。
注意2：静电会对数据采集有干扰。建议的消除措施：
- 将静电导入大地；（优先使用此方法）
- 将静电引导至设备外壳，可减弱静电对数据采集的影响，但并不会彻底消 除影响；
3）充电说明
当屏幕电量指示低时，则应给仪器进行充电，待充电指示灯由红变绿后，电池充满。
6. 保养
仪器使用一段时间后，风道内壁会吸附灰尘，将影响检测。此时，在仪器关机状态下，用镊子夹取沾取少许酒精的棉花从进风口伸入轻轻擦拭内壁，晾干后收好。
